Modulo Wi-Fi 8274N-PR

QCA6574A-1 2T2R
PCIE/UART 5G Wi-Fi
BT5.0 / BLE5.0
23,4 x 19,4 mm
Contattaci per HDK, SDK ed EVB
Stato di disponibilità:
  • 2,4 g+5G

  • BT5.0 e superiore

  • QCA

  • 2T2R.

  • Selezionare

  • Interfaccia PCIe

nome del prodotto

QCA6574A-1 Modulo Wi-Fi 8274N-PR

QCA6574A-1

5G Wi-Fi

PCIE/UART

2T2r

BT5.0 / BLE5.0

23,4 x 19,4 mm


Informazioni sui dettagli

introduzione

8274n-PR è un modulo combinato WLAN e BT a dieta. Supportare MIMO 2 × 2 con due flussi spaziali IEEE802.11 A/B/G/N/AC Standard WLAN e Bluetooth 5.0 che consente l'integrazione senza soluzione di continuità di WLAN/Bluetooth e tecnologia a bassa energia. Supporta interfacce PCIE a bassa potenza (W/L1 Sub-State) per l'interfaccia WLAN e UART/PCM per Bluetooth.

 Caratteristiche

Generale

WLAN SOC altamente integrato per applicazioni WLAN a 5 GHz 802.11ac o 2,4 g/5g 802.11n.

Decodifica di massima probabilità (ML), controllo della parità a bassa densità (LDPC), codice blocco temporale dello spazio RX (STBC) e 1,5 kb di memoria programmabile ON Time (OTP) su CHIP.

Supporta 20 MHz/40 MHz a 2,4 GHz e supporta 20 MHz/40 MHz/80 MHz a 5 GHz.

Interfaccia host

Supporta la coesistenza di Bluetooth-Wlan e la coesistenza ISM-LTE.

Funzionalità Bluetooth

Supporta Bluetooth 5.0, Ant+ ed è compatibile all'indietro con le precedenti versioni Bluetooth da V1.2.

BT Host Digital Interface:

- HCI UART (fino a 3,2 Mbps)

- PCM per dati audio

 Applicazioni

Scatola OTT/IPTV/DVB/set-top, tablet PC, macchina pubblicitaria, TV intelligente, IPC/NVR, apparecchiature di controllo industriale, registratore automobilistico, campanello intelligente, proiettore intelligente, realtà virtuale, VR/AR, archiviazione wireless, stampante, stampante Macchina, scala elettronica, estremità anteriore/posteriore del veicolo, drone, robot, trasmettitore HDMI, gateway intelligente, istruzione, giocattoli, lampade di illuminazione, luce di strada intelligente, elettrodomestici intelligenti/strumenti per elettrodomestici (acqua, elettricità, gas), città intelligente e intelligente Altri prodotti elettronici di consumo.

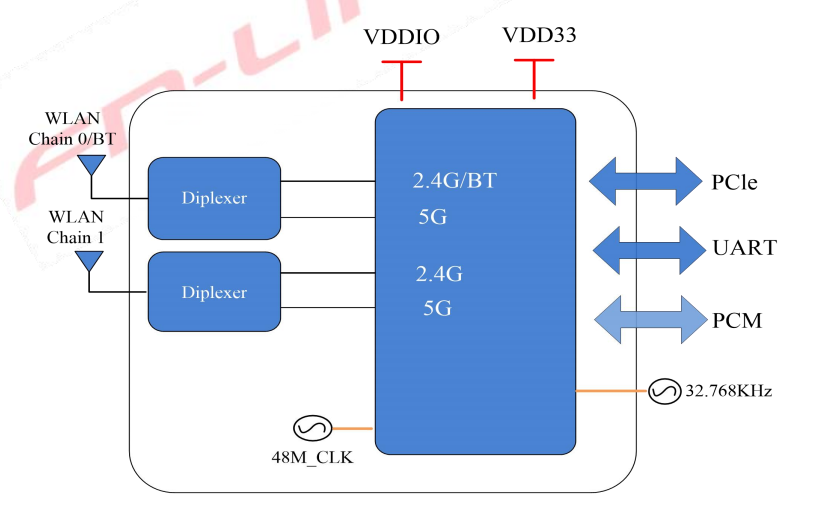

 Diagramma a blocchi

Modulo 8274N-PR

 Parametri

Modello numero:

8274n-Pr

Chipset principale

QCA6574A-1

Interfaccia

Wi-Fi: Pci-e BT: UART/PCM

Standard Wi-Fi

IEEE802.11a/b/g/n/ac+ble5.0

Velocità dati

433 Mbps

Certificazione

ROHS, REACH

Antenna RF

Antenna esterna

Sistema operativo supportato

Android /Linux /Win CE /iOS /XP /Win7 /Win10

Frequenza operativa

2,4G: 2,400 GHz ~ 2,497 GHz (2,4 g di banda ISM)

5,8G: 4.900GHz ~ 5.845GHz (5,0 g banda ISM)

Tensione operativa

3.3v

Dimensione

L23.4 * W19.4 * T2.3 mm

Catena RF

2T2r

temperatura di esercizio

-40 ° C a 85 ° C

Temperatura di conservazione

-40 ° C a 125 ° C

 informazioni sull'ordine

Parte n.

Descrizione

FG8274NPRX-00

QCA6574A-1, A/B/G/N/AC Wi-Fi+BLE5.0, 2T2R, 23.4x19.4mm,

PCIE+ UART (grado automobilistico)
