6222B-SRC
Fn-Link
a/b/g/n/ac
BT5.0
Realtek
SDIO3.0
UART
Modulo Wi-Fi RTL8822CS 6222B-SRC
RTL8822CS
Wi-Fi 5G
SDIO3.0/Uart
2T2R+BT ANT
BT5.0/4.2
13,0X15,0 mm
La tecnologia Fn-Link vorrebbe annunciare un modulo a basso costo e a basso consumo energetico che dispone di tutte le funzionalità Wi-Fi. Si tratta di un chip singolo IEEE 802.11 a/b/g/n/ac MAC/banda base/RF WLAN altamente integrato. Per il funzionamento tramite LAN wireless. Il modulo integrato fornisce l'interfaccia SDIO per Wi-Fi. Il modulo fornisce semplici meccanismo di coesistenza legacy e 20 MHz/40 MHz/80 MHz per garantire la retromarcia e la rete compatibilità.
Il modulo wireless è conforme allo standard IEEE 802.11 a/b/g/n/ac 2x2 MIMO e la velocità può raggiungere fino a 867 Mbps con dual stream in 802.11n. Il modulo integrato fornisce l'interfaccia SDIO per Wi-Fi, l'interfaccia UART/PCM per Bluetooth.
Questo modulo combinato è una soluzione totale per una combinazione di tecnologie Wi-Fi e Bluetooth V5.0 /4.2. Il modulo è sviluppato specificatamente per tutti i dispositivi portatili.
Generale
System-on-chip (SOC) di rete locale wireless (WLAN) altamente integrata per applicazioni WLAN 5 GHZ 802.11ac o 2.4G/5G 802.11n.
Multiplexing spaziale dual-stream con velocità dati fino a 867 Mbps.
Supporta 20/40 MHz a 2,4 GHz e supporta 20/40/80 MHz a 5 GHz.
Supporta Bluetooth per trasmissioni di livello di potenza di classe 1 e classe 2 senza richiedere un PA esterno.
Interfaccia host
Supporta l'interfaccia SDIO3.0 a basso consumo per WLAN e l'interfaccia UART/PCM per Bluetooth.
Funzionalità Bluetooth
Supporta il sistema Bluetooth V5.0/4.2.
Supporta la coesistenza WLAN-Bluetooth.
RTL8822CS-VBS supporta la privacy BT 1.2.
Interfaccia digitale host BT:
-- HCI UART (fino a 4 Mbps)
-- PCM per dati audio
Il modulo ha molteplici applicazioni:
-- 3 tipi di antenne/versione BT5.0 o BT4.2
--2 tipi di antenne/versione BT5.0 o BT4.2
OTT/IPTV/DVB/set-top box, tablet PC, macchine pubblicitarie, TV intelligente, IPC/NVR, apparecchiature di controllo industriale, registratore per auto, campanello intelligente, proiettore intelligente, realtà virtuale, VR/AR, archiviazione wireless, stampante, macchina POS, bilancia elettronica, parte anteriore/posteriore del veicolo, drone, robot, trasmettitore HDMI, gateway intelligente, istruzione, giocattoli, lampade di illuminazione, lampione intelligente, elettrodomestici intelligenti/strumentazione elettrodomestici (acqua, elettricità, Gas), Smart City e altri prodotti elettronici di consumo.

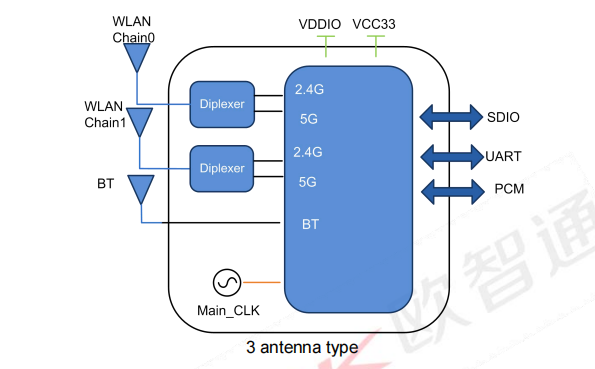

3 Tipo di antenna:

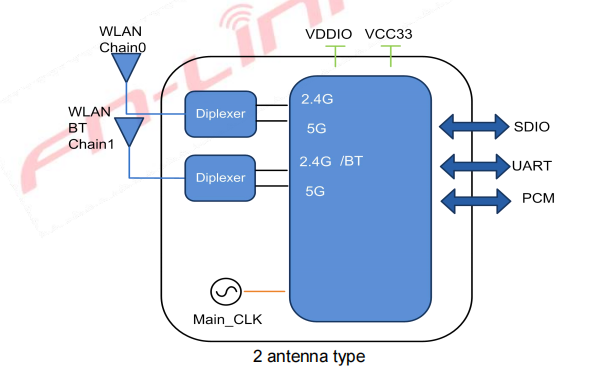

2 Tipo di antenna:
Modello n. | 6222B-SRC | Chipset principale | RTL8822CS |
Interfaccia | Wi-Fi: SDIO V3.0/V2.0/V1.1 A proposito: UART/PCM | Wi-Fi standard | IEEE802.11a/b/g/n/ac+BT5.0/4.2 |
Velocità dati | 866Mbps | Certificazione | RoHS, RAGGIUNGERE |
Antenna RF | Antenna esterna | Sistema operativo supportato | Android/Linux/Win CE/iOS/XP/WIN7/WIN10 |
Frequenza operativa | 2.4G:2.400GHz~2.497GHz(banda ISM 2.4G) 5,8 G: 4,900 GHz ~ 5,845 GHz (banda ISM 5,0 G) | Tensione operativa | 3,3 V |
Dimensione | L15,0 * L13,0 * P2,15 mm | Catena RF | 2T2R |
Temperatura operativa | Da 0°C a 70°C | Temperatura di conservazione | Da -40°C a 85°C |
Parte n. | Descrizione |
FG6222BSRC-00 | RTL8822CS-VS-CG, a/b/g/n/ac, Wi-Fi+BT5.0, 2T2R, SDIO+UART, PCB V3.0, 3 tipi di antenna |
| FG6222BSRC-01 | RTL8822CS-VL-CG, a/b/g/n/ac, Wi-Fi+BT4.2, 2T2R, SDIO+UART, PCB V3.0, 3 tipi di antenna |
| FG6222BSRC-02 | RTL8822CS-VL-CG, a/b/g/n/ac, Wi-Fi+BT4.2, 2T2R, SDIO+UART, PCB V3.0, tipo 2 antenne |
| FG6222BSRC-03 | RTL8822CS-VS-CG, a/b/g/n/ac, Wi-Fi+BT5.0, 2T2R, SDIO+UART, PCB V3.0, tipo 2 antenne |
| FG6222BSRC-04 | RTL8822CS-VL-CG, a/b/g/n/ac, Wi-Fi+BT4.2, 2T2R, SDIO+UART, PCB V3.0, tipo 3 antenne, senza schermatura |
| FG6222BSRC-05 | RTL8822CS-VL-CG, a/b/g/n/ac, Wi-Fi+BT4.2, 2T2R, SDIO+UART, PCB V3.0, tipo 3 antenne, versione 01005 |
| FG6222BSRC-06 | RTL8822CS-VS-CG, a/b/g/n/ac, Wi-Fi+BT5.0, 2T2R, SDIO+UART, PCB V3.0, tipo 3 antenne, senza schermatura |
| FG6222BSRC-07 | RTL8822CS-VS-CG, a/b/g/n/ac, Wi-Fi+BT5.0, 2T2R, SDIO+UART, PCB V3.0, tipo 2 antenne, senza schermatura |
| FG6222BSRC-08 | RTL8822CS-VH-CG, a/b/g/n/ac, Wi-Fi+BT5.0, 2T2R+BT, SDIO+Uart, PCB V3.0,3tipo di antenna |
