Modulo Wi-Fi 6233A-SRB RTL8733BS
RTL8733BS
802.11b/g/n/a+BT5.2
Wi-Fi 5G
SDIOV1.1/2.0/Uart
1T1R
12,0X12,0 mm
6233A-SRB è un modulo combinato Wi-Fi + BT di piccole dimensioni e a basso profilo con modulo LGA, la dimensione della scheda è 12*12 mm. Può essere facilmente prodotto con processo SMT ed è particolarmente adatto per tablet PC, dispositivi mobili e prodotti di consumo. Fornisce l'interfaccia SDIO 2.0 per il Wi-Fi per la connessione con il processore host e l'interfaccia UART ad alta velocità per BT5.2. Dispone inoltre di un'interfaccia PCM per la trasmissione di dati audio con collegamento diretto al codec audio esterno tramite controller BT. La velocità Wi-Fi arriva fino a 150Mbps in teoria utilizzando la tecnologia 802.11n.
Generale
Funziona su bande di frequenza da 2,4 G e 5 GHz.
Supporto degli standard IEEE: IEEE 802.11a,IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, IEEE 802.11d, IEEE 802.11e, IEEE 802.11h, IEEE 802.11i.
Sicurezza di livello aziendale che può applicare WPA/WPA2/WPA3.
Wi-Fi 1T1R consente velocità dati che supportano velocità PHY fino a 150 Mbps.
Interfaccia host
SDIO2.0 per Wi-Fi e UART per BT5.2.
Interfaccia PCM per trasmissione dati audio tramite controller BT.
Funzionalità Bluetooth
Compatibile con il sistema Bluetooth v2.1+EDR v5.2.
Supporta la modalità doppia BLE4.0, BT5.2.
OTT/IPTV/DVB/set-top box, tablet PC, macchine pubblicitarie, TV intelligente, IPC/NVR, apparecchiature di controllo industriale, registratore per auto, campanello intelligente, proiettore intelligente, realtà virtuale, VR/AR, archiviazione wireless, stampante, macchina POS, bilancia elettronica, parte anteriore/posteriore del veicolo, drone, robot, trasmettitore HDMI, gateway intelligente, istruzione, giocattoli, lampade di illuminazione, lampione intelligente, elettrodomestici intelligenti/strumentazione elettrodomestici (acqua, elettricità, Gas), Smart City e altri prodotti elettronici di consumo.

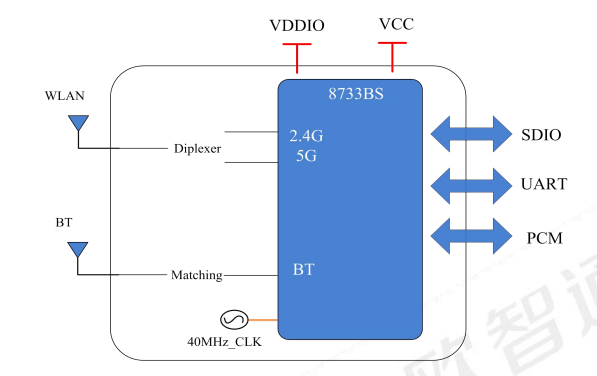

Tipo a doppia antenna:

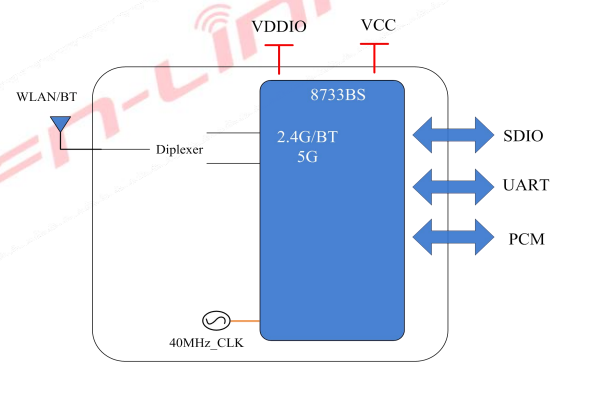

Tipo di antenna singola:
Modello n. | 6233A-SRB | Chipset principale | RTL8733BS |
Interfaccia | Wi-Fi: SDIO V1.1/2.0 A proposito: UART/PCM | Wi-Fi standard | IEEE802.11b/g/n/a+BT5.2 |
Velocità dati | 150Mbps | Certificazione | RoHS, RAGGIUNGERE |
Antenna RF | Antenna esterna | Sistema operativo supportato | Android/Linux/Win CE/iOS/XP/WIN7/WIN10 |
Frequenza operativa | 2.4G:2.400GHz~2.497GHz(banda ISM 2.4G) 5,8 G: 4,900 GHz ~ 5,845 GHz (banda ISM 5,0 G) | Tensione operativa | 3,3 V |
Dimensione | L12,0 * L12,0 * P2,3 mm | Catena RF | 1T1R |
Temperatura operativa | Da 0°C a 70°C | Temperatura di conservazione | Da -40°C a 85°C |
Parte n. | Descrizione |
FG6233ASRB-00 | RTL8733BS,802.11b/g/n/a+BLE5.2,1T1R+BT ANT, 12*12, SDIO2.0/Uart, doppia ANT |
| FG6233ASRB-01 | RTL8733BS,802.11b/g/n/a+BLE5.2,1T1R+BT ANT, 12*12, SDIO2.0/Uart, ANT singola |
