nome del prodotto

MT7661rsn Wi-Fi Modulo 5261B-SR

Mt7661rsn

5G Wi-Fi

SDIO V3.0

2T2r

BT5.0/ BLE5.0

13,0 x 15,0 mm

Informazioni sui dettagli

introduzione

La tecnologia FN-Link vorrebbe annunciare un modulo di consumo a basso costo e basso potenza che ha tutte le funzionalità Wi-Fi e Bluetooth. Il modulo altamente integrato rende le possibilità di navigazione Web, VOIP, applicazioni in cuffie Bluetooth. Con funzionalità di roaming senza soluzione di continuità e sicurezza avanzata, potrebbero anche interagire con i diversi punti di accesso 802.11a/b/g/n/n/n/n/n/n/n/N/N/N/N/N/N/N/N/N/N/N/N/N/N/N/AC nella LAN wireless.

Il modulo 5261B-SR è conforme all'IEEE 802.11 A/B/G/N/AC 2X2 Sottosistema Wi-Fi a doppia banda e un sottosistema Bluetooth. Il sottosistema Wi-Fi contiene la radio 802.11 A/B/G/N/AC, Baseband e Mac progettati per soddisfare sia l'applicazione a bassa potenza che ad alto rendimento.

5261B-SR ha un MCU RISC a 32 bit che gestisce le attività Wi-Fi e Bluetooth e un MCU ARM Cortex-R4 che potrebbe scaricare l'elaborazione del frame dati nel driver host Wi-Fi. Il sottosistema Bluetooth contiene la radio Bluetooth, la banda base, il controller di collegamento. Utilizza anche l'MCU RISC a 32 bit per i protocolli Bluetooth. Questo modulo compatto è una soluzione totale per una combinazione di tecnologie Wi-Fi e Bluetooth V5.0. Il modulo è specificamente sviluppato per tutti i dispositivi portatili.

 Caratteristiche

Integrare unità di gestione dell'alimentazione ad alta efficienza con un singolo input di alimentazione da 3,3 V.

Dispositivo SDIO Completamente conforme alle specifiche SDIO 3.0.

Pin GPIO programmabili e multiplexi.

IEEE 802.11 A/B/G/N/AC conforme.

Supporto 20MHz, 40 MHz, larghezza di banda 80MHz nella banda da 5 GHz a 2,4 GHz.

Modalità 2T2R a doppia banda, velocità dati fino a 450 Mbps con SDIO 3.0.

Supporto MU-MIMO RX e DBDC (doppia fascia a doppia fascia).

Supportare STBC, LDPC, TX BEAMFORMER e RX BEAMFORMEE.

Supporto Greenfield, modalità mista, modalità legacy.

IEEE 802.11 D/E/H/I/J/K/MC/R/V/W Supporto.

Supporto di sicurezza per WFA WPA/WPA2 Personal, WPS 2.0, WAPI.

Supporto QoS di WFA WMM, WMM PS.

Supporto Bluetooth 5.0.

 Applicazioni

Scatola OTT/IPTV/DVB/set-top, tablet PC, macchina pubblicitaria, TV intelligente, IPC/NVR, apparecchiature di controllo industriale, registratore automobilistico, campanello intelligente, proiettore intelligente, realtà virtuale, VR/AR, archiviazione wireless, stampante, stampante Macchina, scala elettronica, estremità anteriore/posteriore del veicolo, drone, robot, trasmettitore HDMI, gateway intelligente, istruzione, giocattoli, lampade di illuminazione, luce di strada intelligente, elettrodomestici intelligenti/strumenti per elettrodomestici (acqua, elettricità, gas), città intelligente e intelligente Altri prodotti elettronici di consumo.

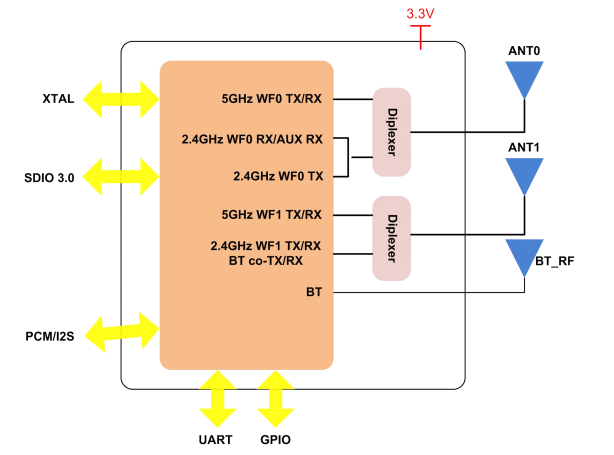

 Diagramma a blocchi

 Parametri
