Modulo Wi-Fi RTL8821CS 6221B-SRC
RTL8821CS
5G Wi-Fi
Sdio3.0/uart
1t1r
BT4.2/ BLE4.2
13,0 x 15,0 mm

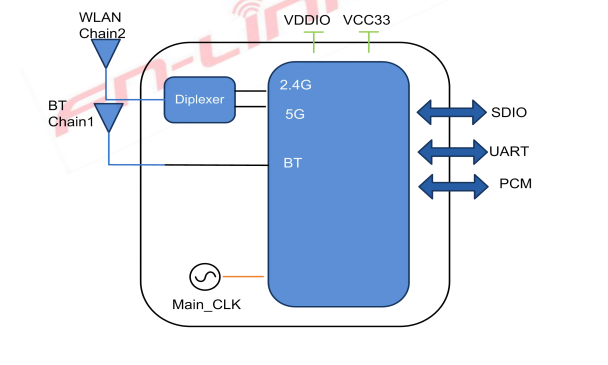

6221b-SRC Supporto 1-Stream Soluzione 8021.AC con modalità MU-MIMO STA con controller Bluetooth Smart Ready, SDIO1.1/2.0/3.0 Interface, interfaccia mista HS-uart. Combina Wlan Mac, una banda base WLAN 1T1R, RF in un singolo chip.
Il modulo è conforme allo standard IEEE 802.11 A/B/G/N/AC e la velocità può ottenere fino a 433 Mbps.
Il modulo è conforme alle specifiche del core Bluetooth v4.2. Supportare la doppia modalità (BR/EDR+Controller di energia bassa).
Per la bassa energia, supporta gli stati di muti e consente collegamenti attivi in modalità master e non supporta la topologia di dispersione.
【FG6221BSRC-00】
CMOS Mac, Baseband PHY e RF in un singolo chip per IEEE 802.11 A/B/G/N/AC.
Supporto 802.11ac 1x1, Wave-2 conforme alla modalità MU-MIMO STA.
SDIO 1.1/2.0/3.0 per WLAN con velocità fino a 100 MHz.
802.11ac Supporto massimo tasso massimo fino a 433 Mbps in larghezza di banda a 80 MHz.
HS-uart con tasso di baud configurabile per Bt.
Supporta le funzionalità Bluetooth v4.2.
Interfaccia PCM per dati audio.
Supporto a doppia modalità BT 4.0: Le e BR/EDR simultanei.
WLAN tramite PIN12.
【FG6221BSRC-01/ L1】
Caratteristiche generali
CMOS Mac, Baseband PHY e RF in un singolo chip per IEEE 802.11 A/B/G/N/AC.
Supporto 802.11ac 1x1, Wave-2 conforme alla modalità MU-MIMO STA.
SDIO 1.1/2.0/3.0 per WLAN con clock fino a 100 MHz.
802.11ac Supporto massimo tasso massimo fino a 433 Mbps in larghezza di banda a 80 MHz.
WLAN tramite PIN9
Funzionalità Bluetooth
HS-uart con tasso di baud configurabile per Bt.
Supporta le funzionalità Bluetooth v4.2.
Interfaccia PCM per dati audio.
Supporto a doppia modalità BT 4.0: Le e BR/EDR simultanei.
Scatola OTT/IPTV/DVB/set-top, tablet PC, macchina pubblicitaria, TV intelligente, IPC/NVR, apparecchiature di controllo industriale, registratore automobilistico, campanello intelligente, proiettore intelligente, realtà virtuale, VR/AR, archiviazione wireless, stampante, stampante Macchina, scala elettronica, estremità anteriore/posteriore del veicolo, drone, robot, trasmettitore HDMI, gateway intelligente, istruzione, giocattoli, lampade di illuminazione, luce di strada intelligente, elettrodomestici intelligenti/strumenti per elettrodomestici (acqua, elettricità, gas), città intelligente e intelligente Altri prodotti elettronici di consumo.
| Modello numero: | 6221b-Src | Chipset principale | RTL8821CS |
| Interfaccia | Wi-Fi: SDIO 1.1/2.0/3.0 BT: UART/PCM | Standard Wi-Fi | IEEE 802.11a/b/g/n/ac+ble4.2 |
| Velocità dati | 433 Mbps | Certificazione | ROHS, REACH |
| Antenna RF | Antenna esterna | Sistema operativo supportato | Android /Linux /Win CE /iOS /XP /Win7 /Win10 |
Frequenza operativa | 2,4G: 2,400 GHz ～ 2,497 GHz (2,4 g di banda ISM) 5,8G: 4.900GHz ～ 5.845GHz (5,0 g banda ISM) |
Tensione operativa | 3.3v |
| Dimensione | L15 * W13 * T2.4 mm | Catena RF | 1t1r |
| temperatura di esercizio | 0 ° C a 70 ° C | Temperatura di conservazione | -40 ° C a 85 ° C |
| Parte n. | Descrizione |
| FG6221BSRC-00 | RTL8821CS-CG, A/B/G/N/AC, Wi-Fi+BT4.2,1T1R, Sdio+UART, 2 Version Antenna.Wlan Pin12 |
| FG6221BSRC-01 | RTL8821CS, A/B/G/N/AC+BT4.2,1T1R, 13*15, SDIO3.0/UART, 2 Antenna.Wlan Pin9 |
| FG6221BSRC-L1 | RTL8821CS, A/B/G/N/AC+BT4.2,1T1R, 13*15, SDIO3.0/UART, 2 Antenna. Wlan Pin9 (Meilei Diplexer) |
