Nome del prodotto

Modulo Wi-Fi RTL8821CE 6221C-PUC

RTL8821CE

Wi-Fi 5G

PCIe/USB

1T1R

BT5.0/BLE5.0

12,0X16,0 mm

Dettagli Informazioni

Introduzione

La tecnologia Fn-Link vorrebbe annunciare un modulo a basso costo e a basso consumo energetico che dispone di tutte le funzionalità Wi-Fi. Si tratta di un chip singolo IEEE 802.11 a/b/g/n/ac MAC/banda base/RF WLAN altamente integrato. Per il funzionamento LAN wireless (WLAN). Il modulo integrato fornisce l'interfaccia PCI-e per Wi-Fi. Il modulo fornisce semplici meccanismi legacy e di coesistenza a 20 MHz/40 MHz/80 MHz per garantire la compatibilità con le versioni precedenti e di rete.

Il modulo wireless è conforme allo standard SISO IEEE 802.11 a/b/g/n/ac 1x1 e può raggiungere una velocità di 433 Mbps per la connessione alla LAN wireless. Il modulo integrato fornisce un'interfaccia PCI-e per Wi-Fi, un'interfaccia USB/PCM per Bluetooth.

Questo modulo compatto è una soluzione totale per una combinazione di tecnologie Wi-Fi e Bluetooth V5.0. Il modulo è sviluppato specificatamente per tutti i dispositivi portatili.

 Caratteristiche

Generale

System-on-chip (SOC) di rete locale wireless (WLAN) altamente integrata per applicazioni WLAN 5 GHZ 802.11ac o 2.4G/5G 802.11n.

Supporta 20/40 MHz a 2,4 GHz e supporta 20/40/80 MHz a 5 GHz.

Supporta Bluetooth per trasmissioni di livello di potenza di classe 1 e classe 2 senza richiedere un PA esterno.

 Il chipset -VC supporta la funzionalità di standby moderna.

Interfaccia host

Supporta l'interfaccia PCI-e a basso consumo per WLAN e l'interfaccia USB/PCM per Bluetooth.

Funzionalità Bluetooth

Supporta Bluetooth V5.0.

Supporta il sistema Bluetooth 4.2, compatibile con BT v2.1+EDR.

Supporta la pubblicità non collegabile BT5.0 con ciclo di lavoro elevato.

Supporta la doppia modalità BT 4.0: LE e BR/EDR simultanei.

Supporta la coesistenza WLAN-Bluetooth e la coesistenza ISM-LTE.

Interfaccia digitale host BT:

-USB1.1

-PCM per dati audio

 Applicazioni

OTT/IPTV/DVB/set-top box, tablet PC, macchine pubblicitarie, TV intelligente, IPC/NVR, apparecchiature di controllo industriale, registratore per auto, campanello intelligente, proiettore intelligente, realtà virtuale, VR/AR, archiviazione wireless, stampante, macchina POS, bilancia elettronica, parte anteriore/posteriore del veicolo, drone, robot, trasmettitore HDMI, gateway intelligente, istruzione, giocattoli, lampade di illuminazione, lampione intelligente, elettrodomestici intelligenti/strumentazione elettrodomestici (acqua, elettricità, Gas), Smart City e altri prodotti elettronici di consumo.

 Diagramma a blocchi

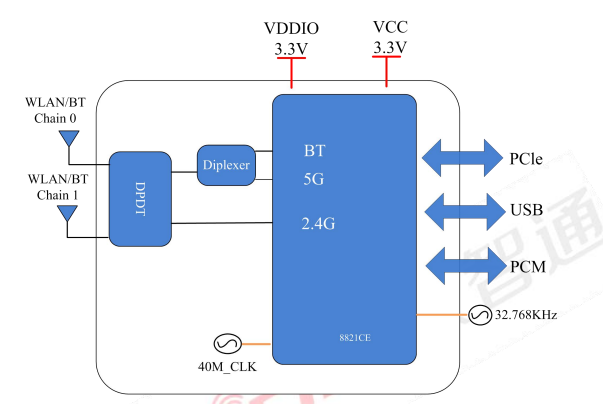

【FG6221CPUC-00 / FG6221CPUC-01】

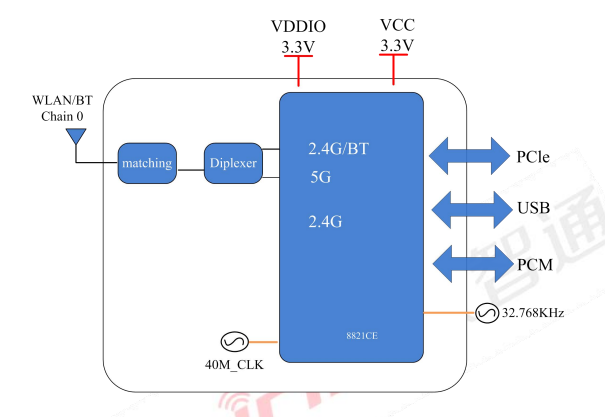

【FG6221CPUC-02】

Parametri

 Informazioni sull'ordinazione
