Modulo Wi-Fi 6189n-SFC

RTL8189ftv-VC-CG
2.4G Wi-Fi 1T1R
Interfaccia SDIO2.0
21.0x23.0mm
Contattaci per HDK, SDK ed EVB
Pre-certificazione disponibile: CE, FCC, IC, SRRC, KCC, NCC, Telec
Stato di disponibilità:
  • 2.4G

  • Senza Bt.

  • Realtek

  • 1t1r.

  • Selezionare

  • Interfaccia SDIO

nome del prodotto

RTL8189ftv-VC-CG Modulo Wi-Fi 6189n-SFC

RTL8189ftv-VC-CG

2.4G Wi-Fi

Interfaccia SDIO2.0

1t1r

21.0x23.0mm


Informazioni sui dettagli

introduzione

6189n-SFC è un dispositivo di interfaccia SDIO LAN Wireless LAN (WLAN) LAN altamente integrato ed eccellente. Connessione wireless ad alta velocità fino a 150 Mbps. Può essere facilmente fabbricato sul processo SMT. Questo design del modulo WLAN si basa su Realtek RTL8189ftv-VC-CG. È un controller di interfaccia SDIO Wireless LAN (WLAN) LAN Wireless a chip singolo altamente integrato con il rispetto delle specifiche 802.11n.  Combina un Mac, una banda base capace 1T1R, e RF in un singolo chip. È progettato per fornire prestazioni eccellenti a bassa potenza Consumo e migliora i vantaggi di un sistema robusto e conveniente.

Questo modulo compatto è una soluzione totale per la tecnologia Wi-Fi. Il modulo è specificamente sviluppato per smartphone e dispositivi portatili.

 Caratteristiche

Operare a bande di frequenza ISM (2,4 GHz).

CMOS Mac, Baseband PHY e RF in un singolo chip per WLAN compatibile 802.11b/g/N.

Il trasmettitore Wi-Fi 1 e 1 ricevitore consentono le velocità dei dati di supporto fino a 150 Mbps a valle e 150 Mbps a monte delle velocità PHY.

 Applicazioni

Scatola OTT/IPTV/DVB/set-top, tablet PC, macchina pubblicitaria, TV intelligente, IPC/NVR, apparecchiature di controllo industriale, registratore automobilistico, campanello intelligente, proiettore intelligente, realtà virtuale, VR/AR, archiviazione wireless, stampante, stampante Macchina, scala elettronica, estremità anteriore/posteriore del veicolo, drone, robot, trasmettitore HDMI, gateway intelligente, istruzione, giocattoli, lampade di illuminazione, luce di strada intelligente, elettrodomestici intelligenti/strumenti per elettrodomestici (acqua, elettricità, gas), città intelligente e intelligente Altri prodotti elettronici di consumo.

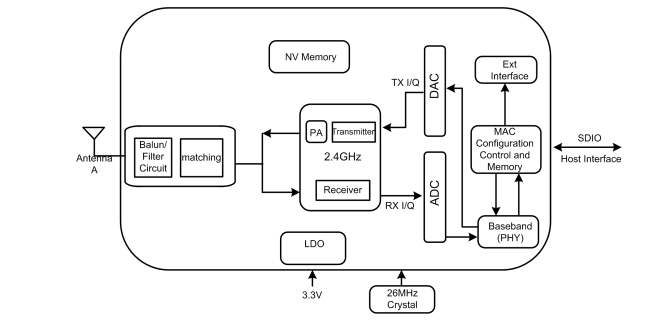

 Diagramma a blocchi

Modulo 6189n-SFC

 Parametri

Modello numero:

6189n-SFC

Chipset principale

RTL8189ftv-VC-CG

Interfaccia

SDIO 2.0

Standard Wi-Fi

IEEE802.11 b/g/n

Velocità dati

150 Mbps

Certificazione

ROHS, REACH

Antenna RF

Esterno  Antenna

Sistema operativo supportato

Windows/Linux/Android

Frequenza operativa

2.4G: 2.400 ~ 2.4835GHz

Tensione operativa

3.3v

Dimensione

L23.0 * W21.0 * T4.8MM

Catena RF

1t1r

temperatura di esercizio

0 ° C a 70 ° C

Temperatura di conservazione

-55 ° C a 125 ° C

 informazioni sull'ordine

Parte n.

Descrizione

FG6189NSFC-00

RTL8189ftv-VC-CG B/G/N, Wi-Fi, 1T1R, 23x21mm, SDIO, PCB V3.0 con antenna
