nome del prodotto

Modulo Wi-Fi SV6158P H158A-S

SV6158P

2.4G Wi-Fi

Interfaccia SDIO

1t1r

12,0 x 12,0 mm

---

Informazioni sui dettagli

introduzione

H158A-S è un dispositivo di interfaccia di rete SDIO2.0 LAN Wireless LAN Wireless (WLAN) altamente integrato ed eccellente. Basato sul chipset ICOMM SV6158. Supporta standard 802.11b/g/n.

 Caratteristiche

Caratteristiche generali

Operare a bande di frequenza ISM (2,4 GHz).

CMOS Mac, Baseband PHY e RF in un singolo chip per WLAN compatibile 802.11b/g/N.

Wi-Fi 1 T 1 R consente le velocità dati che supportano i tassi di Phy fino a 150 Mbps.

Modalità 1BIT/4BITS supportata, orologio fino a 50 MHz.

 Applicazioni

Scatola OTT/IPTV/DVB/set-top, tablet PC, macchina pubblicitaria, TV intelligente, IPC/NVR, apparecchiature di controllo industriale, registratore automobilistico, campanello intelligente, proiettore intelligente, realtà virtuale, VR/AR, archiviazione wireless, stampante, stampante Macchina, scala elettronica, estremità anteriore/posteriore del veicolo, drone, robot, trasmettitore HDMI, gateway intelligente, istruzione, giocattoli, lampade di illuminazione, luce di strada intelligente, elettrodomestici intelligenti/strumenti per elettrodomestici (acqua, elettricità, gas), città intelligente e intelligente Altri prodotti elettronici di consumo.

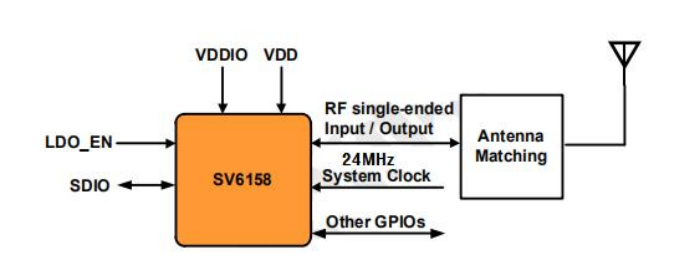

 Diagramma a blocchi

 Parametri

Modello numero:	H158A-S	Chipset principale	SV6158P
Interfaccia	Wi-Fi: sdio BT: Sdio	Standard Wi-Fi	IEEE802.11 b/g/n
Velocità dati	150 Mbps	Certificazione	ROHS, REACH
Antenna RF	Esterno  Antenna	Sistema operativo supportato	Android /Linux /Win CE /iOS /XP /Win7 /Win10
Frequenza operativa	2.4G: 2.400 ～ 2.4835GHz	Tensione operativa	3.3v
Dimensione	L12.0 * W12.0 * T1.7MM	Catena RF	1t1r
temperatura di esercizio	-40 ° C a 85 ° C	Temperatura di conservazione	-40 ° C a 85 ° C

 informazioni sull'ordine

Parte n.	Descrizione
FGH158ASXX-00	SV6158P, B/G/N, WiFi 2.4G, 1T1R, SDIO, con foro del timbro.
FGH158ASXX-01	SV6158P, B/G/N, WiFi 2.4G, 1T1R, SDIO, con connettore IPEX.
FGH158ASXX-02	SV6158P, B/G/N, WiFi 2.4G, 1T1R, SDIO, con foro del timbro, con schermatura
FGH158ASXX-03	SV6158, B/G/N, 1T1R, 12*12, SDIO2.0, versione LDO.
