Modulo Wi-Fi RTL8723DU 6223E-UUD
RTL8723DU
Wi-Fi 2.4G
Interfaccia USB 2.0
1T1R
BLE4.2
12,2X13,0 mm
6223E-UUD è un modulo combinato Wi-Fi + BT di piccole dimensioni e a basso profilo, la dimensione della scheda è 12,2 mm*13 mm. Può essere facilmente prodotto con processo SMT ed è particolarmente adatto per tablet PC, ultrabook, dispositivi mobili e prodotti di consumo. Fornisce l'interfaccia USB per Wi-Fi e Bluetooth. Il modulo fornisce semplici meccanismi legacy e di coesistenza a 20 MHz/40 MHz per garantire la compatibilità con le versioni precedenti e di rete e Bluetooth può supportare BT2.1+EDR/BT3.0 e BT4.2.
6223E-UUD utilizza un chip singolo Wi-Fi/BT altamente integrato basato sul processo COMS avanzato.
6223E-UUD integra interi blocchi funzione Wi-Fi/BT in un chip, come USB, MAC, BB, AFE, RFE, PA, EEPROM e LDO/SWR, tranne che sul PCB sono rimasti meno componenti passivi.
Questo modulo compatto è una soluzione totale per una combinazione di tecnologie Wi-Fi + BT.
Il modulo è sviluppato specificatamente per smartphone e dispositivi portatili.
Caratteristiche generali
Funziona su bande di frequenza ISM (2,4 GHz).
Supporto degli standard IEEE: IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, IEEE 802.11d, IEEE 802.11e, IEEE 802.11h, IEEE 802.11i.
Sicurezza di livello aziendale che può applicare la certificazione WPA/WPA2 per Wi-Fi.
Wi-Fi 1 trasmettitore e 1 ricevitore consentono velocità dati che supportano velocità PHY fino a 150 Mbps in downstream e 150 Mbps in upstream.
Interfaccia Wi-Fi
USB per Wi-Fi e Bluetooth.
Funzionalità Bluetooth
Completamente qualificato per le specifiche Bluetooth 2.1+EDR, inclusa la modalità di modulazione sia a 2 Mbps che a 3 Mbps.
Completamente qualificato per Bluetooth 3.0.
Completamente qualificato per la modalità doppia Bluetooth 4.2.
Funzionamento Bluetooth a piena velocità con supporto Piconet e Scatternet.
OTT/IPTV/DVB/set-top box, tablet PC, macchine pubblicitarie, TV intelligente, IPC/NVR, apparecchiature di controllo industriale, registratore per auto, campanello intelligente, proiettore intelligente, realtà virtuale, VR/AR, archiviazione wireless, stampante, macchina POS, bilancia elettronica, parte anteriore/posteriore del veicolo, drone, robot, trasmettitore HDMI, gateway intelligente, istruzione, giocattoli, lampade di illuminazione, lampione intelligente, elettrodomestici intelligenti/strumentazione elettrodomestici (acqua, elettricità, Gas), Smart City e altri prodotti elettronici di consumo.

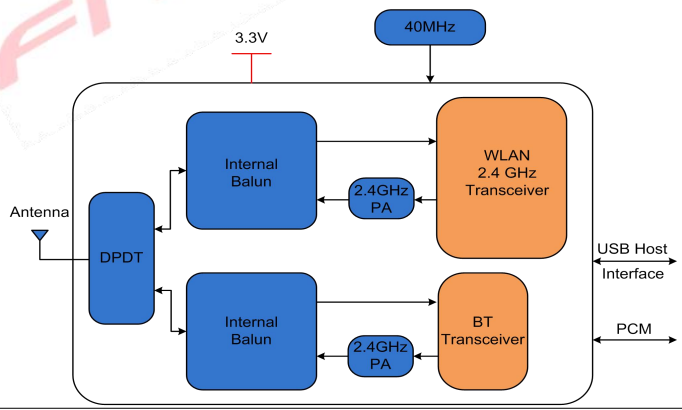

antenna singola:

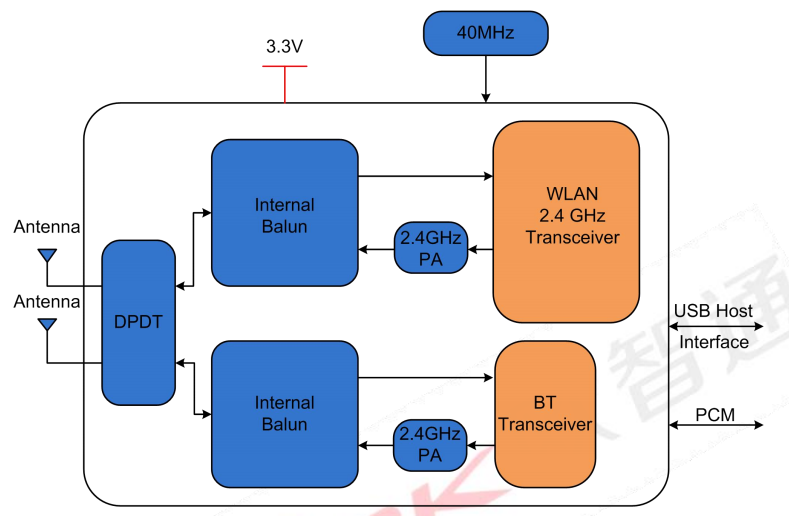

Doppia antenna:
Modello n. | 6223E-UUD | Chipset principale | RTL8723DU |
Interfaccia | Wi-Fi: USB 2.0 Bluetooth: USB 2.0 | Wi-Fi standard | IEEE 802.11a/b/g/n |
Velocità dati | 150Mbps | Certificazione | RoHS, RAGGIUNGERE |
Antenna RF | Antenna esterna | Sistema operativo supportato | Android/Linux/Win CE/iOS/XP/WIN7/WIN10 |
Frequenza operativa | 2.4G:2.400GHz~2.497GHz (Banda ISM 2.4G) | Tensione operativa | 3,3 V |
Dimensione | L x P x A: 12,2 x 13 x 1,6 (tipico) mm | Catena RF | 1T1R |
Temperatura operativa | Da 0°C a 70°C | Temperatura di conservazione | Da -55°C a 85°C |
Parte n. | Descrizione |
FG6223EUUD-W1 | RTL8723DU, b/g/n, Wi-Fi+BLE4.2, 1T1R, 12,2X13mm, USB+PCM Antenna singola, versione PCB V1.0 |
| FG6223EUUD-W2 | RTL8723DU, b/g/n, Wi-Fi+BLE4.2, 1T1R, 12,2X13mm, USB+PCM, doppia antenna, versione PCB V1.0 |
| FG6223EUUD-W3 | RTL8723DU,b/g/n,Wi-Fi+BLE4.2,1T1R,12.2X13mm,USB+PC M Antenna singola, versione PCB V1.0 (con copertura schermata) |
| FG6223EUUD-W4 | RTL8723DU, b/g/n, Wi-Fi+BLE4.2, 1T1R, 12,2X13mm, antenna singola USB, versione PCB V3.0 |
| FG6223EUUD-W5 | RTL8723DU, b/g/n, Wi-Fi+BLE4.2, 1T1R, 12,2X13mm, USB, doppia antenna, versione PCB V3.0 |
| FG6223EUUD-L4 | RTL8723DU b/g/n, Wi-Fi+BLE4.2,1T1R, 12,2X13 mm, USB+PCM, (nessun condensatore USB), antenna singola |
