RTL8723DS Wi-Fi Modulo 6223A-SRD
RTL8723DS
2.4G Wi-Fi
SDIO2.0 / UART
1t1r
Bt4.2
12.0x12.0mm
6223a-SRD è una dimensione ridotta e un profilo basso del modulo combinato Wi-Fi + BT con impronta LGA (array di griglia terrestri), le dimensioni della scheda sono 12*12mm. Può essere facilmente fabbricato su processo SMT e altamente adatto per tablet PC, ultra libro, dispositivi mobili e prodotti di consumo. Fornisce interfaccia SDIO per Wi-Fi per connettersi con il processore host e l'interfaccia UART ad alta velocità per BT. Ha anche un'interfaccia PCM per la trasmissione di dati audio con collegamento diretto al codec audio esterno tramite controller BT. Il throughput Wi-Fi può andare a 150 Mbps in teoria usando la tecnologia 1x1 802.11n B/G/N Siso e Bluetooth possono supportare BT2.1 e BT4.2.
6223A-SRD utilizza chip singolo Wi-Fi/BT altamente integrato basato sul processo COMS avanzato. Integra blocchi di funzionalità Wi-Fi/BT interi in un chip, come SDIO/UART, Mac, BB, AFE, RFE, PA, EEPROM e LDO/SWR, tranne che meno componenti passivi sono rimasti su PCB.
Questo modulo compatto è una soluzione totale per una combinazione di tecnologie Wi-Fi + BT. Il modulo è specificamente sviluppato per smartphone e dispositivi portatili.
Generale
Compatibile con i sistemi Bluetooth 2.1+EDR e V4.2.
Sicurezza a livello aziendale che può applicare la certificazione WPA/WPA2 per il Wi-Fi.
PHY Caratteristiche
Operare a bande di frequenza ISM (2,4 GHz).
Supporto standard IEEE: IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, IEEE 802.11d, IEEE 802.11e, IEEE 802.11h, IEEE 802.11i.
Il trasmettitore Wi-Fi 1 e 1 ricevitore consentono le velocità dei dati di supporto fino a 150 Mbps a valle e 150 Mbps a monte delle velocità PHY.
Interfaccia host
SDIO per Wi-Fi e UART per Bluetooth.
Interfaccia PCM per la trasmissione dei dati audio tramite controller BT.
Funzionalità Bluetooth
Supporto Bluetooth 4.0 Dual Mode.
Funzionamento Bluetooth a livello completo con supporto Piconet e Scatternet.
Scatola OTT/IPTV/DVB/set-top, tablet PC, macchina pubblicitaria, TV intelligente, IPC/NVR, apparecchiature di controllo industriale, registratore automobilistico, campanello intelligente, proiettore intelligente, realtà virtuale, VR/AR, archiviazione wireless, stampante, stampante Macchina, scala elettronica, estremità anteriore/posteriore del veicolo, drone, robot, trasmettitore HDMI, gateway intelligente, istruzione, giocattoli, lampade di illuminazione, luce di strada intelligente, elettrodomestici intelligenti/strumenti per elettrodomestici (acqua, elettricità, gas), città intelligente e intelligente Altri prodotti elettronici di consumo.

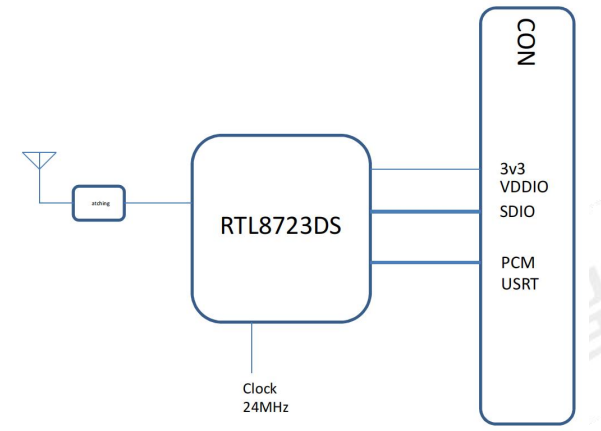

Tipo di antenna singola

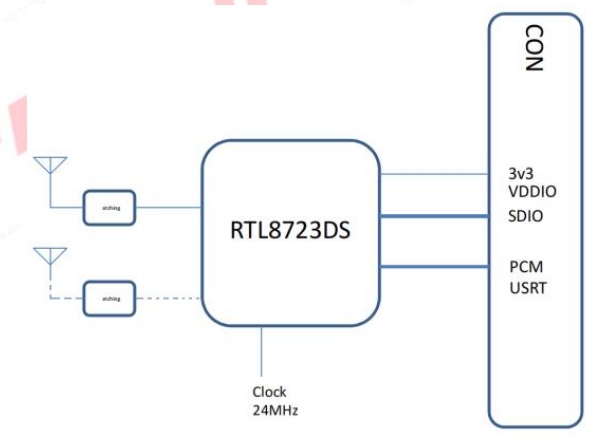

Tipo di antenna doppia
Modello numero: | 6223a-SRD | Chipset principale | RTL8723DS |
Interfaccia | Wi-Fi: sdio v2.0 BT: UART/PCM | Standard Wi-Fi | IEEE802.11b/g/n |
Velocità dati | 150 Mbps | Certificazione | ROHS, REACH |
Antenna RF | Antenna esterna | Sistema operativo supportato | Android /Linux /Win CE /iOS /XP /Win7 /Win10 |
Frequenza operativa | 2.4G: 2.400 ～ 2.4835GHz | Tensione operativa | 3.3v |
Dimensione | L12.0 * W12.0 mm | Catena RF | 1t1r |
temperatura di esercizio | 0 ° C a 70 ° C | Temperatura di conservazione | -40 ° C a 85 ° C |
Parte n. | Descrizione |
FG6223ASRD-W7 | RTL8723DS, B/G/N, Wi-Fi BLE4.2, 1T1R, 12x12mm, SDIO/UART, versione PCB v2.0, con schermatura, tipo LDO |
| FG6223ASRD-W1 | RTL8723DS, B/G/N, Wi-Fi+Ble4.2, 1T1R, 12x12mm, Sdio+UART, versione PCB v2.0, Nessun tipo di schermatura, LDO |
| FG6223ASRD-W2 | RTL8723DS, B/G/N, Wi-Fi+BLE4.2, 1T1R, 12x12mm, Sdio+UART, versione PCB v2.0, con schermatura, tipo LDO |
| FG6223ASRD-W4 | RTL8723DS, B/G/N, Wi-Fi BLE4.2, 1T1R, 12x12mm, Sdio/UART, versione PCB v2.0, Con schermatura, tipo DC-DC |
| FG6223ASRD-W6 | RTL8723DS, Wi-Fi b/g/n + ble4.2,1t1r, doppia formica, 12x12mm, sdio + UART, con coperchio dello scudo, tipo LDO, PCB v5.0 |
