Modulo Wi-Fi RTL8723DS 6223N-SRD
RTL8723DS
Wi-Fi 2.4G
SDIO2.0/UART
1T1R
BT4.2
21,0x23,0 mm
Dettagli Informazioni
6223N-SRD è una rete Wireless LAN (WLAN) e BT altamente integrata e con prestazioni eccellenti. Fornisce l'interfaccia SDIO per il Wi-Fi per la connessione con il processore host e l'interfaccia UART ad alta velocità per BT. La connessione wireless ad alta velocità fino a 150 Mbps e Bluetooth può supportare BT2.1+EDR/BT3.0 e BT4.2. Può essere facilmente prodotto con il processo SMT.
Il design di questo modulo WLAN è basato su Realtek RTL8723DS. Combina un MAC, una banda base compatibile con 1T1R e RF in un unico chip. È progettato per fornire prestazioni eccellenti con un basso consumo energetico e aumentare i vantaggi di un sistema robusto ed economico.

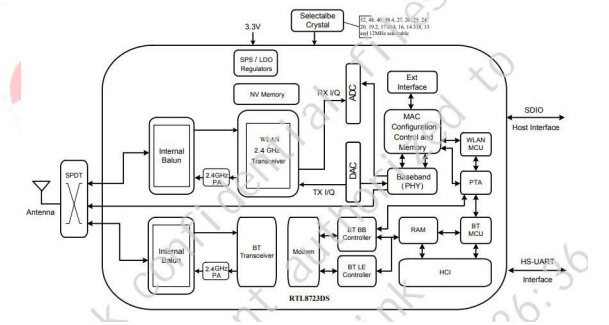

6223N-SRD integra interi blocchi funzione Wi-Fi/BT in un chip, come SDIO/UART, MAC, BB, AFE, RFE, PA, EEPROM e LDO/SWR, tranne che sul PCB sono rimasti meno componenti passivi.
Questo modulo compatto è una soluzione totale per una combinazione di tecnologie Wi-Fi + BT. Il modulo è sviluppato specificatamente per smartphone e dispositivi portatili.
Caratteristiche FISICHE
Funziona su bande di frequenza ISM (2,4 GHz).
CMOS MAC, Baseband PHY e RF in un unico chip per WLAN compatibile con 802.11b/g/n.
Wi-Fi 1 trasmettitore e 1 ricevitore consentono velocità dati che supportano velocità PHY fino a 150 Mbps in downstream e 150 Mbps in upstream.
Interfaccia host
SDIO per Wi-Fi e UART per Bluetooth.
Funzionalità Bluetooth
Completamente qualificato per le specifiche Bluetooth 2.1+EDR, inclusa la modalità di modulazione sia a 2 Mbps che a 3 Mbps.
Completamente qualificato per Bluetooth 3.0.
Completamente qualificato per la modalità doppia Bluetooth 4.2.
Funzionamento Bluetooth a piena velocità con supporto Piconet e Scatternet.
OTT/IPTV/DVB/set-top box, tablet PC, macchine pubblicitarie, TV intelligente, IPC/NVR, apparecchiature di controllo industriale, registratore per auto, campanello intelligente, proiettore intelligente, realtà virtuale, VR/AR, archiviazione wireless, stampante, macchina POS, bilancia elettronica, parte anteriore/posteriore del veicolo, drone, robot, trasmettitore HDMI, gateway intelligente, istruzione, giocattoli, lampade di illuminazione, lampione intelligente, elettrodomestici intelligenti/strumentazione elettrodomestici (acqua, elettricità, Gas), Smart City e altri prodotti elettronici di consumo.
Modello n. | 6223N-SRD | Chipset principale | RTL8723DS |
Interfaccia | Wi-Fi: SDIO 2.0 BT: UART | Wi-Fi standard | IEEE802.11b/g/n |
Velocità dati | 150Mbps | Certificazione | RoHS, RAGGIUNGERE |
Antenna RF | Antenna esterna | Sistema operativo supportato | Android/Linux/Windows |
Frequenza operativa | 2.4G:2.400～2.4835GHz | Tensione operativa | 3,3 V |
Dimensione | L23,0 * L21,0 *P4,8 mm | Catena RF | 1T1R |
Temperatura operativa | Da 0°C a 70°C | Temperatura di conservazione | Da -40°C a 125°C |
Parte n. | Descrizione |
FG6223NSRD-00 | RTL8723DS,b/g/n,wifi1T1R+BT4.2,21*23.21mm,SDIO+UAR T, con antenna in metallo. |
