nome del prodotto

Modulo Wi-Fi SV32WB01L H132A-S

SV32WB01L

2.4G Wi-Fi

Interfaccia SDIO

1t1r

12,0 x 12,0 mm

---

Informazioni sui dettagli

introduzione

H132A-S è un modulo Wi-Fi da 2,4 GHz altamente integrato che supporta lo standard IEEE 802.11b/g/n con larghezza di banda a 20/40 MHz. Il chipset del modulo integra un core RISC a 32 bit Ande D10F che funziona fino a 480 MHz, include fino a 512 kb di SRAM incorporato, flash interno fino a 2 MB e varie interfacce periferiche, tra cui SPI, UART, I2C, PWM, GPIO e ADC multicanale. Inoltre, fornisce interfacce slave SDIO2.0, con frequenza di clock fino a 50 MHz.

 Caratteristiche

Caratteristiche generali

Operare a bande di frequenza ISM (2,4 GHz).

Tasso massimo di 150 Mbit/S@HT40 MCS7.

Dissipazione a bassa potenza.

PHY Supporta IEEE 802.11b/g/n.

Mac Supporting IEEE802.11 D/E/H/I/K/R/W.

Modulo integrato orologio da 32k.

WEP/WPA/WPA2/WPA3/WMM per Wi-Fi.

SRAM da 512 kb incorporato e ROM 128 KB.

Flash interno 2MB.

Modalità SDIO 4line.

Interfaccia WLAN

Interfaccia SDIO per Wi-Fi.

Supporta l'interfaccia SDIO/UART/PWM/GPIO/I2C/ADC.

 Applicazioni

Scatola OTT/IPTV/DVB/set-top, tablet PC, macchina pubblicitaria, TV intelligente, IPC/NVR, apparecchiature di controllo industriale, registratore automobilistico, campanello intelligente, proiettore intelligente, realtà virtuale, VR/AR, archiviazione wireless, stampante, stampante Macchina, scala elettronica, estremità anteriore/posteriore del veicolo, drone, robot, trasmettitore HDMI, gateway intelligente, istruzione, giocattoli, lampade di illuminazione, luce di strada intelligente, elettrodomestici intelligenti/strumenti per elettrodomestici (acqua, elettricità, gas), città intelligente e intelligente Altri prodotti elettronici di consumo.

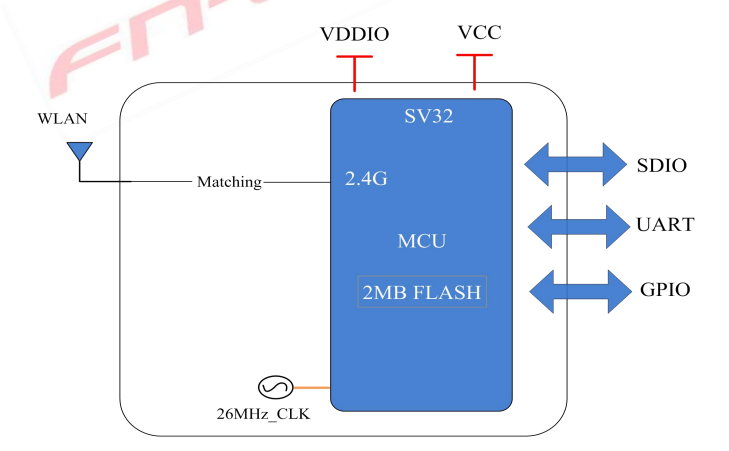

 Diagramma a blocchi

 Parametri

Modello numero:	H132A-S	Chipset principale	SV32WB01L
Interfaccia	Wi-Fi: sdio	Standard Wi-Fi	IEEE802.11 b/g/n
Velocità dati	150 Mbps	Certificazione	ROHS, REACH
Antenna RF	Esterno  Antenna	Sistema operativo supportato	Android /Linux /Win CE /iOS /XP /Win7 /Win10
Frequenza operativa	2.4G: 2.400 ～ 2.4835GHz	Tensione operativa	3.3v
Dimensione	L12.0 * W12.0 * T2.3MM	Catena RF	1t1r
temperatura di esercizio	-10 ° C a 85 ° C	Temperatura di conservazione	-40 ° C a 85 ° C

 informazioni sull'ordine

Parte n.	Descrizione
FGH132ASXX-01	SV32WB01L, B/G/N Wi-Fi, 1T1R, 12x12mm, Sdio/UART, PCB V1.0, con modalità SHIELDING.4BIT
FGH132ASXX-00	SV32WB01L, B/G/N Wi-Fi, 1T1R, 12x12mm, SDIO/UART, Modalità PCB V1.0,1bit, con schermatura
