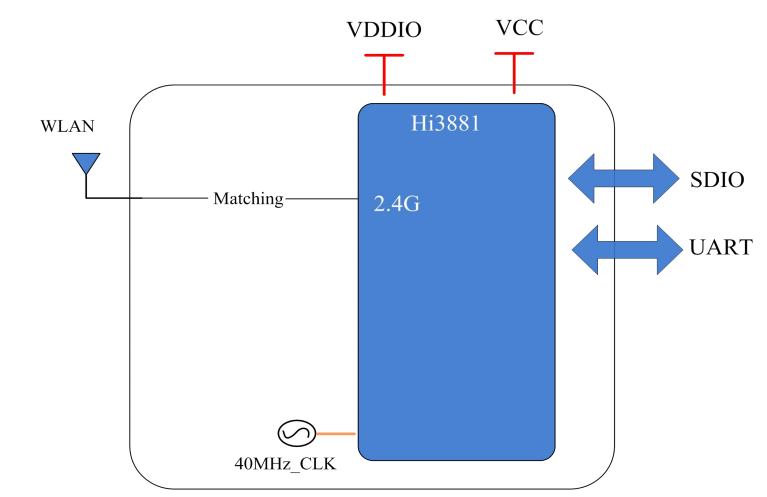

Hi3881 Modulo Wi-Fi 3181A-S
Hi3881
2.4G Wi-Fi
Sdio
1t1r
12.0x12.0mm
3181A-S è un modulo Wi-Fi da 2,4 GHz altamente integrato che supporta il IEEE 802.11b/g/n Baseband e il circuito RF. Supporta larghezza di banda standard da 20 MHz e larghezza di banda stretta 5 MHz/10 MHz e fornisce un tasso di livello fisico fino a 72,2 Mbit/s. La banda base Wi-Fi supporta la tecnologia Ortogonal Frequency Division Multiplexing (OFDM) ed è arretrata compatibile con le tecnologie IEEE DSS Spead Spect Spectrum (DSSS) e CODE CODICE Complementary, offrendo varie velocità di dati definite nelle IEEE 802.11 B/G/N protocollo.
Chipset del modulo tra cui SPI, UART, I2C, PWM, GPIO e ADC multicanale. Inoltre, fornisce interfacce slave SDIO2.0 ad alta velocità, con frequenza di clock fino a 50 MHz.
Operare a bande di frequenza ISM (2,4 GHz).
Tasso massimo di 72,2 Mbit/S@HT20 MCS7.
Interfaccia SDIO per Wi-Fi.
Elevato potenza di trasmissione.
Elevata sensibilità di ricezione.
PHY Supporta IEEE 802.11b/g/n.
Mac Supporting IEEE802.11 D/E/H/I/K/V/W.
WFA WPA, WFA WPA2 Personal e WPS2.0 per Wi-Fi.
Scatola OTT/IPTV/DVB/set-top, tablet PC, macchina pubblicitaria, TV intelligente, IPC/NVR, apparecchiature di controllo industriale, registratore automobilistico, campanello intelligente, proiettore intelligente, realtà virtuale, VR/AR, archiviazione wireless, stampante, stampante Macchina, scala elettronica, estremità anteriore/posteriore del veicolo, drone, robot, trasmettitore HDMI, gateway intelligente, istruzione, giocattoli, lampade di illuminazione, luce di strada intelligente, elettrodomestici intelligenti/strumenti per elettrodomestici (acqua, elettricità, gas), città intelligente e intelligente Altri prodotti elettronici di consumo.
Modello numero: | 3181a-s | Chipset principale | Hi3881 |
Interfaccia | Wi-Fi: sdio | Standard Wi-Fi | IEEE802.11b/g/n |
Velocità dati | 72,2 Mbps | Certificazione | ROHS, REACH |
Antenna RF | Antenna esterna | Sistema operativo supportato | Android /Linux /Win CE /iOS /XP /Win7 /Win10 |
Frequenza operativa | 2.4G: 2.400 ～ 2.4835GHz | Tensione operativa | 3.3v |
Dimensione | L12 *W12 *T2.3MM (con schermatura) L12 *W12 *T1.7MM (non schermatura) | Catena RF | 1t1r |
temperatura di esercizio | -40 ° C a 85 ° C | Temperatura di conservazione | -40 ° C a 85 ° C |
Parte n. | Descrizione |
FG3181ASXX-00 | Hi3881, b/g/n wi-fi, 1t1r, 12x12mm, sdio, pcb v1.0 senza alogeno, con schermatura, TV. |
| FG3181ASXX-01 | Hi3881, b/g/n wi-fi, 1t1r, 12x12mm, sdio, pcb v1.0 alogeno senza alogeno, nessuna schermatura, LDO, TVS, TUT |
| FG3181ASXX-02 | Hi3881, b/g/n wi-fi, 1t1r, 12x12mm, sdio, pcb v1.0 alogeno senza alogeno, nessuna schermatura, LDO, TVS, TUT |
| FG3181ASXX-03 | Hi3881, b/g/n, 1t1r, 12x12mm, sdio2.0, senza schermatura, versione ldo, （new hdk) |
