RTL8720CM-VA2 Modulo IoT 6220N-in
RTL8720CM-VA2
802.11b/g/n
UART, GPIO, SDIO, SPI, PWM, I2C
1t1r
BLE4.2
22,0 x 30,0 mm

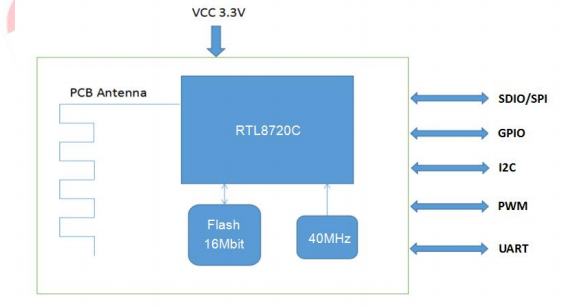

Il modulo combo da 6220N-in è un modulo IoT altamente integrato con controller di rete WLAN (Wireless Lan (WLAN) LAN Wireless LAN (WLAN) a bassa potenza. Combina un MCU KM4, WLAN MAC, una banda base WLAN 1T1R, RF e Bluetooth. Fornisce inoltre un sacco di GPIO configurabili che sono configurati come periferiche digitali per diverse applicazioni e utilizzo del controllo.
6220N-in integra le memorie interne per le funzioni complete di protocollo Wi-Fi. La configurazione della memoria incorporata fornisce anche semplici sviluppi dell'applicazione.
Caratteristiche generali
802.11b/g/n WLAN compatibile.
65 Mbps trasmettono e ricevono il tasso PHY utilizzando la larghezza di banda a 20 MHz.
802.11e Miglioramento QoS (WMM).
802.11i (WPA, WPA2). Apri, chiave condivisa e servizi di autenticazione della chiave a coppie.
Supporto diretto Wi-Fi.
Psram da 4 MB interno.
Interfaccia
Uart
Sp
I2c
GPIO
PWM
Dispositivo SDIO2.0
Funzionalità Bluetooth
Bluetooth 4.2 a bassa energia (BLE)
Modello numero: | 6220n-in | Chipset principale | RTL8720CM-VA2 |
Interfaccia | Wi-Fi: UART, GPIO, SDIO, SPI, PWM, I2C BT: Uart | Bstandard Luetooth | 802.11b/g/n + ble v4.2 |
Velocità dati | 150 Mbps | Certificazione | ROHS, REACH |
Antenna RF | Antenna a bordo | Sistema operativo supportato | Android /Linux /Win CE /iOS /XP /Win7 /Win10 |
Frequenza operativa | 2.400 ～ 2.4835GHz | Tensione operativa | 3.3v |
Dimensione | L30.0 * W22.0 * T3.1MM | Catena RF | 1t1r |
temperatura di esercizio | -20 ° C a 85 ° C | Temperatura di conservazione | -40 ° C a 125 ° C |
Parte n. | Descrizione |
FG6220NINX-04 | RTL8720CM-VA2, 802.11b/g/n+ble4.2,1t1r, 22.0*30.0, AWS Versione, SPI/UART/GPIO/I2C/PWM, ANT ONBOOND ANT, versione PCB v2.0 |
