Moduli IoT con MCU
Selezionare
nome del prodotto
Hi3861v100 modulo IoT 3161H-I
Hi3861v100.
2.4G Wi-Fi
UART / GPIO / I2C / PWM / SPI / SDIO / I2S
1t1r.
18.0x20.0mm.
Dettagli informazioni
CaratteristicheFeatures.
Wi-Fi generale
802.11b / G / N WLAN compatibile.
72.2 Mbps Trasmettono e ricevono velocità PHY utilizzando larghezza di banda di 20 MHz.
Compatibile con specifiche 802.11n.
Supporto Mac IEEEE802.11 D / E / H / I / K / V / W.
Supporta Sta e AP, supporta 6 client se usato come SAP.
Le norme Wi-Fi supportate
802.11b / G / N WLAN compatibile.
802.11e Miglioramento QoS (WMM).
Supporto WFA WPA / WPA2, WPS2.0.
Caratteristiche di PHY WLAN
802.11n OFDM.
Un percorso di trasmissione e un percorso di ricezione (1T1R).
Supporta la larghezza di banda standard da 20 MHz e banda stretta da 5 m / 10m.
DSSS con DBPSK e DQPSK, modulazione CCK con preambolo lungo e breve.
Caratteristiche MCU
MCU a 32 bit, max 160 MHz.
SRAM 352KB.
ROM 288KB.
Flash 2MB.
Build-in 32.768KHz RTC (solo 3161H-IL).
Interfaccia host.
SDIO 2.0 1x.
SPI 1X.
I2C 1X.
Urt 3x.
I2S 1x.
PWM 6x.
ADC 7X.
GPIO 13x.
Applicazioni
OTT / IPTV / DVB / set-top box, tablet PC, macchina pubblicitaria, TV intelligente, IPC / NVR, apparecchi di controllo industriale, registratore di automobili, campanello intelligente, proiettore intelligente, realtà virtuale, VR / AR, stoccaggio wireless, stampante, POS Macchina, Bilancia elettronica, Veicolo anteriore / posteriore anteriore / posteriore, drone, robot, trasmettitore HDMI, gateway intelligente, educazione, giocattoli, lampade di illuminazione, luce intelligente stradale, elettrodomestici intelligenti / elettrodomestici strumentazione (acqua, elettricità, gas), smart city e Altri prodotti elettronici del consumatore

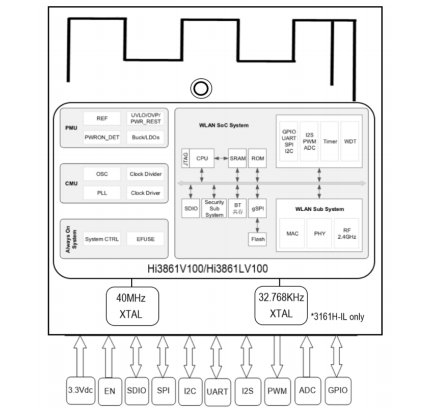

Diagramma a blocchi
Parametri
Modello numero | 3161H-I. | Chipset principale | Hi3861v100. |
Interfaccia | UART / GPIO / I2C / PWM / SPI / SDIO / I2S | Standard WiFi. | IEEE802.11 B / G / N |
Vota dei dati | 150 mbps. | Certificazione | Rohs, Reach. |
Antenna RF | Esterno Antenna | SUS supportato | Windows / Linux / Android |
Frequenza operativa | 2.4G: 2.400 ~ 2.4835GHz | Tensione operativa | 3.3V. |
Dimensione | L18.0 * W20.0 * T2.45mm | Catena RF | 1t1r. |
temperatura di esercizio | -40 ° C a 85 ° C | Temperatura di conservazione | -40 ° C a 125 ° C |
informazioni sull'ordine
Numero di parte | Descrizione |
FG3161Hixx-00. | Hi3861v100, 802.11b / g / n, 1t1r, UART / GPIO / I2C / PWM / SPI / SDIO / I2S, PCB Ant, 18 * 20mm, PCB V2.0 |
FG3161Hixx-01. | Hi3861v100, 802.11b / g / n, 1t1r, UART / GPIO / I2C / PWM / SPI / SDIO / I2S, connettore IPEX RF, 18 * 20mm, PCB V2.0 |
FG3161Hixx-02. | Hi3861v100, 802.11b / g / n, 1t1r, UART / GPIO / I2C / PWM / SPI / SDIO / I2S, PCB Ant, 18 * 20mm, PCB V3.0 (nuovo HDK) Si consiglia di utilizzare. |
