Modulo IoT 3161H-I

Hi3861v100
2.4G Wi-Fi 1T1R
Sdio, I2C, UART, I2S, PWM, ADC, GPIO
18.0x20.0mm
Contattaci per HDK, SDK ed EVB
Pre-certificazione disponibile: SRRC
Stato di disponibilità:
  • 2.4G

  • Senza Bt.

  • Hisilicon

  • 1t1r.

  • Selezionare

  • UART/GPIO/I2C/PWM/SDIO

nome del prodotto

Hi3861v100 Modulo IoT 3161H-i

Hi3861v100

2.4G Wi-Fi

Sdio, SPI, I2C, UART, I2S, PWM, ADC, GPIO

1t1r

18.0x20.0mm


Informazioni sui dettagli

introduzione

*3161H-I è una serie di moduli IoT altamente integrati con controller di comunicazione LAN wireless LAN (WLAN) LAN (WLAN) a bassa potenza. Combina un MCU a 32 bit ad alte prestazioni, WLAN (802.11 b/g/n) MAC, una banda WLAN in grado 1T1R, RF. Fornisce inoltre un sacco di GPIO configurabili che sono configurati come periferiche digitali per diverse applicazioni e utilizzo del controllo.

3161H-I integra le memorie interne per le funzioni complete del protocollo Wi-Fi. La configurazione della memoria incorporata fornisce anche semplici sviluppi dell'applicazione.

3161H-I è adatto al campo di prodotti intelligenti a bassa potenza dell'Internet of Things, come elettrodomestici intelligenti, serrature per porte intelligenti, pulsanti, ecc.

*Nota: la serie tra cui 3161H-I e 3161H-IL, hanno entrambi a bordo della versione PCB e della versione di antenna esterna.

 Caratteristiche

Caratteristiche generali

802.11b/g/n WLAN compatibile.

72,2 Mbps trasmettono e ricevi il tasso PHY utilizzando la larghezza di banda a 20 MHz.

Compatibile con le specifiche 802.11n.

Supporto MAC IEEE802.11 D/E/H/I/K/V/W.

Supporta STA e AP, supporta 6 client se utilizzati come SAP.

802.11b/g/n WLAN compatibile.

802.11e Miglioramento QoS (WMM).

Supporto WFA WPA/WPA2, WPS2.0.

802.11n OFDM  Un percorso di trasmissione e uno di ricezione (1T1R).

Supporto Larghezza di banda standard 20MHz e banda stretta da 5 m/10 m.

DSSS con DBPSK e DQPSK, modulazione CCK con preambolo lungo e corto.

MCU a 32 bit, Max 160MHz.

SRAM 352KB.

ROM 288KB.

Flash 2Mb.

Build-in 32.768kHz RTC (solo 3161H-IL).

Interfaccia host

SDIO 2.0 1x

SPI 1X

I2c 1x

UART 3x

I2s 1x

PWM 6X

ADC 7x

GPIO 13X

 Applicazioni

Scatola OTT/IPTV/DVB/set-top, tablet PC, macchina pubblicitaria, TV intelligente, IPC/NVR, apparecchiature di controllo industriale, registratore automobilistico, campanello intelligente, proiettore intelligente, realtà virtuale, VR/AR, archiviazione wireless, stampante, stampante Macchina, scala elettronica, estremità anteriore/posteriore del veicolo, drone, robot, trasmettitore HDMI, gateway intelligente, istruzione, giocattoli, lampade di illuminazione, luce di strada intelligente, elettrodomestici intelligenti/strumenti per elettrodomestici (acqua, elettricità, gas), città intelligente e intelligente Altri prodotti elettronici di consumo.

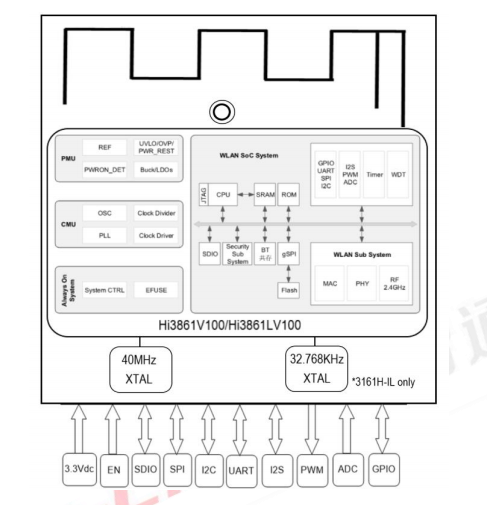

 Diagramma a blocchi

3161H-I

 Parametri

Modello numero:

3161H-I

Chipset principale

Hi3861v100

Interfaccia

Sdio, SPI, I2C, UART, I2S, PWM, ADC, GPIO

Standard wifi

IEEE802.11 b/g/n

Velocità dati

150 Mbps

Certificazione

ROHS, REACH

Antenna RF

Esterno  Antenna

Sistema operativo supportato

Windows/Linux/Android

Frequenza operativa

2.4G: 2.400 ~ 2.4835GHz

Tensione operativa

3.3v

Dimensione

L18.0 * W20.0 * T2.45mm

Catena RF

1t1r

temperatura di esercizio

-40 ° C a 85 ° C

Temperatura di conservazione

-40 ° C a 125 ° C

 informazioni sull'ordine

Parte n.

Descrizione

FG3161HIXX-00

Hi3861v100, 802.11b/g/n, 1T1R, UART/GPIO/I2C/PWM/SPI/SDIO/I2S, PCB ANT, 18*20mm, PCB V2.0

FG3161HIXX-01

Hi3861v100, 802.11b/g/n, 1T1R, UART/GPIO/I2C/PWM/SPI/SDIO/I2S, connettore RF IPEX, 18*20mm, PCB V2.0

FG3161HIXX-02

Hi3861v100, 802.11b/g/n, 1T1R, UART/GPIO/I2C/PWM/SPI/SDIO/I2S, PCB ANT, 18*20mm, PCB V3.0 (Nuovo HDK) Si consiglia di utilizzare.
