Stato di disponibilità: | |
---|---|
2.4G
Senza Bt.
Realtek
1t1r.
Moduli IoT con MCU
Selezionare
nome del prodotto
Modulo IoT RTL8710BX 6110H-IX
RTL8710BX.
2.4G Wi-Fi
UART, GPIO, PWM, I2C
1t1r.
18,0 x 20,0mm.
Dettagli informazioni
Caratteristiche
Generale
18,0 mm * 20,0 mm * 3.21mm
CMOS Mac, Baseband Phy e RF nel modulo per 802.11b / g / n WLAN compatibile
Completa la soluzione 802.11n per banda 2.4G
150 Mbps Ricevi tariffa PHY e 150 Mbps Trasmetti la velocità PHY con larghezza di banda da 40 MHz
Standard supportati
802.11b / g / n Compatibile WLAN
802.11e Miglioramento QoS (WMM)
802.11i (WPA, WP2). Apri, chiave condivisa e servizi di autenticazione del tasto sapiscano
Supporto diretto WiFi.
Protocollo TCP / IP leggero
Caratteristiche di PHY WLAN
802.11n ofdm.
Un percorso di trasmissione e unico di ricezione (1T1R)
Trasmissione larghezza di banda da 20 MHz e 40MHz
Intervallo di protezione corto (400ns)
Massima velocità dei dati 54 Mbps in 802.11g e 150 Mbps in 802.11n
Interfaccia host.
1 UART ad alta velocità
1 I2C.
6 PWM.
1 SPI.
GPIO.

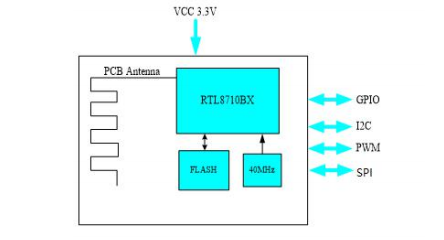

Diagramma a blocchi
Parametri
Modello numero | 6110H-IX. | Chipset principale | RTL8710BX. |
Interfaccia | UART, GPIO, I2C, PWM | BLuetooth Standard. | / |
Vota dei dati | 150 mbps. | Certificazione | Rohs, Reach. |
Antenna RF | Antenna a bordo | SUS supportato | Android / Linux. |
Frequenza operativa | 2.400 ~ 2.4835GHz. | Tensione operativa | 3.3V. |
Dimensione | L18.0 * W20.0 * T3.21mm | Catena RF | 1t1r. |
temperatura di esercizio | -20 ° C a + 85 ° C | Temperatura di conservazione | -40 ° C a 125 ° C |
nome del prodotto
Modulo IoT RTL8710BX 6110H-IX
RTL8710BX.
2.4G Wi-Fi
UART, GPIO, PWM, I2C
1t1r.
18,0 x 20,0mm.
Dettagli informazioni
Caratteristiche
Generale
18,0 mm * 20,0 mm * 3.21mm
CMOS Mac, Baseband Phy e RF nel modulo per 802.11b / g / n WLAN compatibile
Completa la soluzione 802.11n per banda 2.4G
150 Mbps Ricevi tariffa PHY e 150 Mbps Trasmetti la velocità PHY con larghezza di banda da 40 MHz
Standard supportati
802.11b / g / n Compatibile WLAN
802.11e Miglioramento QoS (WMM)
802.11i (WPA, WP2). Apri, chiave condivisa e servizi di autenticazione del tasto sapiscano
Supporto diretto WiFi.
Protocollo TCP / IP leggero
Caratteristiche di PHY WLAN
802.11n ofdm.
Un percorso di trasmissione e unico di ricezione (1T1R)
Trasmissione larghezza di banda da 20 MHz e 40MHz
Intervallo di protezione corto (400ns)
Massima velocità dei dati 54 Mbps in 802.11g e 150 Mbps in 802.11n
Interfaccia host.
1 UART ad alta velocità
1 I2C.
6 PWM.
1 SPI.
GPIO.
Diagramma a blocchi
Parametri
Modello numero | 6110H-IX. | Chipset principale | RTL8710BX. |
Interfaccia | UART, GPIO, I2C, PWM | BLuetooth Standard. | / |
Vota dei dati | 150 mbps. | Certificazione | Rohs, Reach. |
Antenna RF | Antenna a bordo | SUS supportato | Android / Linux. |
Frequenza operativa | 2.400 ~ 2.4835GHz. | Tensione operativa | 3.3V. |
Dimensione | L18.0 * W20.0 * T3.21mm | Catena RF | 1t1r. |
temperatura di esercizio | -20 ° C a + 85 ° C | Temperatura di conservazione | -40 ° C a 125 ° C |
