nome del prodotto
RTL8722DM. Modulo IoT. 6222N-IMB.
RTL8722DM.
2.4G Wi-Fi
UART / SPI / SDIO / USB / GPIO / PWM / I2C
1t1r.
BT5.0 / BLE5.0.
27.0 x 30.0mm.
Dettagli informazioni
Caratteristiche
27 * 30mm con 1 versione connettore IPEX
Sistema e memoria
Dual Processor Core.
KM4: Armv8-M con Cortex-M33
Km0: Armv8-M con Cortex-M23
512KB SRAM @ 200MHz
Flash esterno da 4 MB.
64 PING GPIO.
IPC: comunicazione inter-processor
senza fili
802.11A / B / G / N 1x1 2.4G e 5 GHz
20MHz / 40MHz fino a MCS7
Modalità di sospensione della potenza molto bassa (DLP)
Ble5.0.
Sicurezza
Motore hardware: motore hardware AES / DES / SHA.
Avvio sicuro supportato
Debug Port Accesso Protezione e modalità di proibizione
Sicuro efuse
Flash Decryption al volo
Comunicazione internazionali
SD / SDIO2.0 SDR25
USB2.0.
Spi.
Urt
Ir.
SGPIO.
I2C.
Usi.

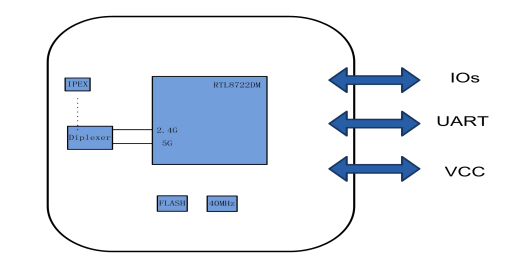

Diagramma a blocchi
Parametri
Modello numero | 6222N-IMB. | Chipset principale | RTL8722DM. |
Interfaccia | UART, SPI, SDIO, USB, GPIO, PWM, I2C | BLuetooth Standard. | / |
Vota dei dati | 150 mbps. | Certificazione | Rohs, Reach. |
Antenna RF | Antenna a bordo | SUS supportato | Android / Linux. |
Frequenza operativa | 2.400 ~ 2.4835GHz. | Tensione operativa | 3.3V. |
Dimensione | L27.0 * W30.0 * T3.15mm | Catena RF | 1t1r. |
temperatura di esercizio | Da -20 ° C a 85 ° C | Temperatura di conservazione | -40 ° C a 125 ° C |
informazioni sull'ordine
Numero di parte | Descrizione |
FG6222NIMB-00. | RTL8722DM, B / G / N / A, Wi-Fi + Ble5.0,1T1R, 27x30mm, UART + USB, W con schermatura, IPEX, PCB 6V1 |
