nome del prodotto

HI3861LV100 Modulo IoT 3161H-IL

Hi3861lv100

2.4G Wi-Fi

Sdio, SPI, I2C, UART, I2S, PWM, ADC, GPIO

1t1r

18.0x20.0mm

Informazioni sui dettagli

introduzione

3161H-IL è un modulo IoT altamente integrato con controller di comunicazione LAN wireless LAN (WLAN) a bassa potenza. Combina un MCU a 32 bit ad alte prestazioni, WLAN (802.11 b/g/n) MAC, una banda WLAN in grado 1T1R, RF. Fornisce inoltre un sacco di GPIO configurabili che sono configurati come periferiche digitali per diverse applicazioni e utilizzo del controllo.

3161H-IL integra le memorie interne per le funzioni complete di protocollo Wi-Fi. La configurazione della memoria incorporata fornisce anche semplici sviluppi dell'applicazione. 3161H-IL è adatto al campo di prodotti intelligenti a bassa potenza di Internet of Things, come elettrodomestici intelligenti, serrature per porte intelligenti, pulsanti, ecc.

 Caratteristiche

Wi-Fi Generale

802.11b/g/n WLAN compatibile.

72,2 Mbps trasmettono e ricevi il tasso PHY utilizzando la larghezza di banda a 20 MHz.

Compatibile con le specifiche 802.11n.

Supporto MAC IEEE802.11 D/E/H/I/K/V/W.

Supporta STA e AP, supporta 6 client se utilizzati come SAP.

Standard Wi-Fi supportati

802.11b/g/n WLAN compatibile.

802.11e Miglioramento QoS (WMM).

Supporto WFA WPA/WPA2, WPS2.0.

Caratteristiche Wlan Phy

802.11n ofdm.

Un percorso di trasmissione e uno di ricezione (1T1R).

Supporto Larghezza di banda standard 20MHz e banda stretta da 5 m/10 m.

DSSS con DBPSK e DQPSK, modulazione CCK con preambolo lungo e corto.

Caratteristiche MCU

MCU a 32 bit, Max 160MHz

SRAM 352KB

ROM 288KB

Flash 2Mb

RTC 32.768kHz Build-in (orologio in tempo reale).

Interfaccia host

SDIO 2.0 1x

SPI 1X

I2c 1x

UART 3x

I2s 1x

PWM 6X

ADC 7x

GPIO 13X

 Applicazioni

Scatola OTT/IPTV/DVB/set-top, tablet PC, macchina pubblicitaria, TV intelligente, IPC/NVR, apparecchiature di controllo industriale, registratore automobilistico, campanello intelligente, proiettore intelligente, realtà virtuale, VR/AR, archiviazione wireless, stampante, stampante Macchina, scala elettronica, estremità anteriore/posteriore del veicolo, drone, robot, trasmettitore HDMI, gateway intelligente, istruzione, giocattoli, lampade di illuminazione, luce di strada intelligente, elettrodomestici intelligenti/strumenti per elettrodomestici (acqua, elettricità, gas), città intelligente e intelligente Altri prodotti elettronici di consumo.

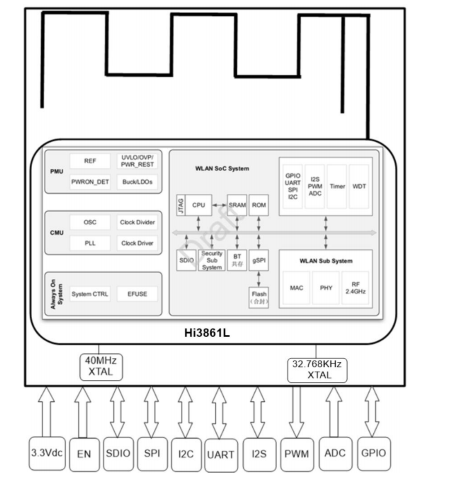

 Diagramma a blocchi

 Parametri

 informazioni sull'ordine
