Modulo Wi-Fi6 6252B5-PRB

RTL8852BE-VR-CG 2T2R
802.11a/b/g/n/ac/ax
PCIE/UART BT5.2
13,0 x 15,0 mm
Contattaci per HDK, SDK ed EVB
Stato di disponibilità:
  • Wi-Fi 6

  • BT5.0 e superiore

  • Realtek

  • 2T2R.

  • Selezionare

  • Interfaccia PCIe

nome del prodotto

Modulo Wi-Fi6 RTL8852BE-VR-CG  6252B5-PRB

RTL8852BE-VR-CG

802.11a/b/g/n/ac/ax

PCIE/UART

2T2r

BT5.2/ BLE5.2

13,0 x 15,0 mm


Informazioni sui dettagli

introduzione

Il 6252B5-PRB è un chip singolo altamente integrato che supporta soluzioni 802.11ax a 2 corsi con MIMO multiutente (input multiplo, output multiplo) con controller di interfaccia di rete PCI Express Wireless (WLAN) e interfaccia mista HS-uart . Combina un MAC WLAN, una banda WLAN 2T2R capace e RF in un singolo chip. 6252B5-PRB fornisce una soluzione completa per un dispositivo wireless e Bluetooth integrato ad alte prestazioni. Questo modulo compatto è una soluzione totale per una combinazione di tecnologie Wi-Fi + BT. Il modulo è specificamente sviluppato per smartphone e dispositivi portatili.

 Caratteristiche

Caratteristiche generali

CMOS Mac, Baseband PHY e RF in un singolo chip per IEEE 802.11a/b/g/n/AC/AX compatibile WLAN.

Supporto canali di banda da 2,4 GHz e 5 GHz.

Velocità di dati PHY massima fino a 286,8 Mbps utilizzando larghezza di banda a 20 MHz, 573,5 Mbps utilizzando larghezza di banda a 40 MHz e 1201 Mbps utilizzando larghezza di banda a 80 MHz.

Compatibile all'indietro con dispositivi 802.11a/b/g mentre operano a velocità dati 802.11n.

Compatibile all'indietro con dispositivi 802.11a/N/AC durante il funzionamento a velocità dati 802.11ax.

IEEE 802.11a/b/g/n/ac/ax compatibile WLAN.

IEEE 802.11e QoS Enhancement (WMM).

IEEE 802.11i (WPA, WPA2, WPA3). Apri, chiave condivisa e servizi di autenticazione della chiave a coppie.

Trasmissione a banda da 20 MHz / 40MHz / 80MHz.

Interfaccia WLAN

PCIE LTR/L1.Off Stato supportato.

Funzionalità Bluetooth

Conformazioni con HS-uart con una frequenza di baud configurabile per Bluetooth.

Supportare il sistema Bluetooth 5 (BT 5.2 Confort logo).

Compatibile con Bluetooth v2.1+EDR.

Supporto a doppia modalità: Le e BR/EDR simultanei.

Supporta più stati di energia bassa.

 Applicazioni

Scatola OTT/IPTV/DVB/set-top, tablet PC, macchina pubblicitaria, TV intelligente, IPC/NVR, apparecchiature di controllo industriale, registratore automobilistico, campanello intelligente, proiettore intelligente, realtà virtuale, VR/AR, archiviazione wireless, stampante, stampante Macchina, scala elettronica, estremità anteriore/posteriore del veicolo, drone, robot, trasmettitore HDMI, gateway intelligente, istruzione, giocattoli, lampade di illuminazione, luce di strada intelligente, elettrodomestici intelligenti/strumenti per elettrodomestici (acqua, elettricità, gas), città intelligente e intelligente Altri prodotti elettronici di consumo.

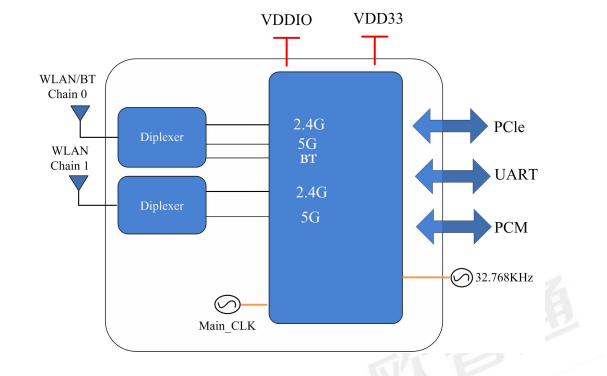

 Diagramma a blocchi

Diagramma a blocchi 6252b5-PRB

 Parametri

Modello numero:

6252B5-PRB

Chipset principale

RTL8852BE-VR-CG

Interfaccia

WiFi: PCIe

BT: UART

Standard Wi-Fi

IEEE802.11a/b/g/n/ac/ax+bt5.2

Velocità dati

1200 Mbps

Certificazione

ROHS, REACH

Antenna RF

Antenna esterna

Sistema operativo supportato

Android /Linux /Win CE /iOS /XP /Win7 /Win10

Frequenza operativa

2,4G: 2,400 GHz ~ 2,497 GHz (2,4 g di banda ISM) 5,8G: 4.900GHz ~ 5.845GHz (5,0 g banda ISM)

Tensione operativa

3.3v

Dimensione

L13 * W15 * T2.37MM

Catena RF

2T2r

temperatura di esercizio

0 ° C a 70 ° C

Temperatura di conservazione

-40 ° C a 125 ° C

 informazioni sull'ordine

Parte n.

Descrizione

FG6252B5PR-00

RTL8852BE-VR-CG, A/B/G/N/AC/AX Wi-Fi, 2T2R, BT5.2, 13*15mm, PCIE, UART

(Pin wifi5 8822be)
