Modulo QCA2066 Wi-Fi 6 8266p-Pr
QCA2066 Bt5.3
802.11a/b/g/n/ac/ax
PCIE/UART 2T2R
15,0 x 20,0 mm
8266p-PR è un singolo modulo altamente integrato che supporta 2x2 MUTI-USER MIMO 802.11ax Wi-Fi e Bluetooth (BT) Milan. Che con il controller di interfaccia di rete PCI Express WLAN e l'interfaccia mista HS-uart. Supporto di funzionamento simultaneo su 2,4 GHz e 5 GHz, o 6 GHz, noto anche come Dual Band simultanee (DBS).
La modalità DBS fornisce una velocità dati fino a 3 Gbps (2x2+2x2 11ax DBS).
Generale
Supporto IEEE802.11a/b/g/n/ac/ax.
Supporta 2x2 utente multi-utente multiplo multiplo (MU-MIMO).
Doppia banda simultanea (DBS), fino a 3 Gbps Tasso dati (2x2+2x2 11ax DBS).
Supportare Tri-band 2,4 GHz/5 GHz/6 GHz.
Larghezza di banda del canale da 20 MHz/40 MHz per 2,4 GHz e 20 MHz/40 MHz/80 MHz/160 MHz Larghezza di banda del canale per 5GHz/6 GHz.
Interfaccia host
PCIe a bassa potenza (con sottosuolo L1).
Supporta l'interfaccia PCIE 3 per WLAN
Funzionalità Bluetooth
Conforme a Bluetooth Milano.
Supporto ACL diviso per A2DP True Stereo.
Supporto a doppia modalità: Le e BR/EDR simultanei.
PCM di interfaccia flessibile per audio Bluetooth.
BT Host Digital Interface:
- HCI UART
Scatola OTT/IPTV/DVB/set-top, tablet PC, macchina pubblicitaria, TV intelligente, IPC/NVR, apparecchiature di controllo industriale, registratore automobilistico, campanello intelligente, proiettore intelligente, realtà virtuale, VR/AR, archiviazione wireless, stampante, stampante Macchina, scala elettronica, estremità anteriore/posteriore del veicolo, drone, robot, trasmettitore HDMI, gateway intelligente, istruzione, giocattoli, lampade di illuminazione, luce di strada intelligente, elettrodomestici intelligenti/strumenti per elettrodomestici (acqua, elettricità, gas), città intelligente e intelligente Altri prodotti elettronici di consumo.

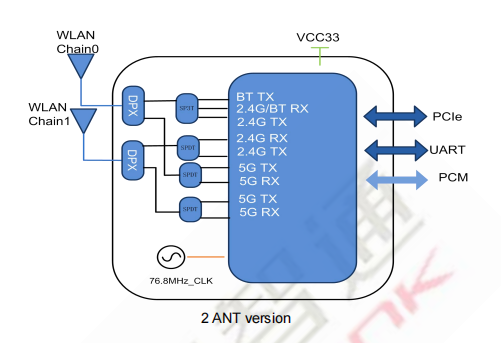

2 Versione dell'antenna:

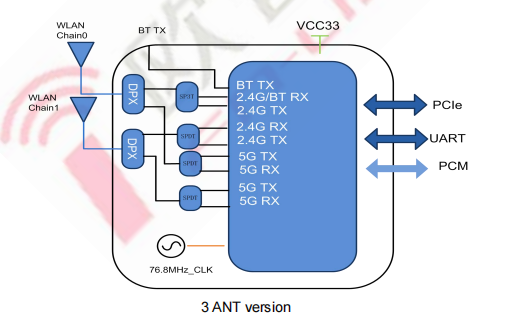

3 Versione dell'antenna:
Modello numero: | 8266p-Pr | Chipset principale | QCA2066 |
Interfaccia | Wi-Fi: PCIe BT: UART / PCM | Standard Wi-Fi | DBS802.11a/b/g/n/ac/ax+bt5.3 |
Velocità dati | 1800 Mbps | Certificazione | ROHS, REACH |
Antenna RF | Antenna esterna | Sistema operativo supportato | Android /Linux /Win CE /iOS /XP /Win7 /Win10 |
Frequenza operativa | 2,4G: 2,400 GHz ～ 2,497 GHz (2,4 g di banda ISM) 5,8G: 4.900GHz ～ 5.845GHz (5,0 g banda ISM) | Tensione operativa | 3.3v |
Dimensione | L15 * W20 * T2.4 mm | Catena RF | 2T2r |
temperatura di esercizio | -30 ° C a 85 ° C | Temperatura di conservazione | -40 ° C a 85 ° C |
Parte n. | Descrizione |
FG8266PPRX-00 | QCA2066, DBS 802.11a/b/g/n/ac/ax +bt5.3, 2t2r, 15x20mm, pcie/uart, versione 2ant |
| FG8266PPRX-01 | QCA2066, DBS 802.11a/b/g/n/ac/ax +bt5.3, 2t2r, 15x20mm, pcie/uart, versione 3ant |
