nome del prodotto
Modulo Wi-Fi6 QCA6391 8291M-PR.
QCA6391.
DBS 802.11A / B / G / N / AC / AX
PCIE / UART.
2T2R.
BT5.1 / BLE5.2.
22.0 x 30.0mm.
Dettagli informazioni
Caratteristiche
System-on-chip System-On-Chip (SOC) WLAN (WLAN) altamente integrato (SOC) per applicazioni 2,4G / 5G 802.11AX WLAN.
Conforme a IEEE 802.11A / B / G / N / AC / AX.
Supporta la produzione multipla multipla multiutente 2x2 (MU-MIMO).
Dual Band simultaneo (DBS) con Dual Mac, fino a 1774,5 Mbps La frequenza dati (2x2 + 2x2 11ax DBS) supporta 20 / 40MHz a 2,4 GHz e supporta 20/40 / 80MHz a 5 GHz.
Selezione dinamica della frequenza (DFS, rilevamento del radar).
Scaricamento del traffico per l'utilizzo del host minimo a velocità 11ac / ax.
Supporta l'interfaccia a bassa potenza PCIE (w / l1 sub-state) per l'interfaccia WLAN e UART / PCM per Bluetooth.
Supporta Bluetooth V5.1, BLE, ANT + E TORNATO CON COMPATIBILE CON BLUETOOTH 1.2, 2.X + Migliore velocità dei dati.
Supporta la coesistenza WLAN-Bluetooth e la coesistenza LTE-5G / ISM.
Supporta Bluetooth per le trasmissioni di livello di potenza di Class1 e Class2 senza richiedere un PA esterno.
Interfaccia digitale host BT:
- HCI UART (fino a 3,2 Mbps)
- PCM per i dati audio
Standard M.2 2230 Key E Golden Finger Interface
Applicazioni
OTT / IPTV / DVB / set-top box, tablet PC, macchina pubblicitaria, TV intelligente, IPC / NVR, apparecchi di controllo industriale, registratore di automobili, campanello intelligente, proiettore intelligente, realtà virtuale, VR / AR, stoccaggio wireless, stampante, POS Macchina, Bilancia elettronica, Veicolo anteriore / posteriore anteriore / posteriore, drone, robot, trasmettitore HDMI, gateway intelligente, educazione, giocattoli, lampade di illuminazione, luce intelligente stradale, elettrodomestici intelligenti / elettrodomestici strumentazione (acqua, elettricità, gas), smart city e Altri prodotti elettronici del consumatore

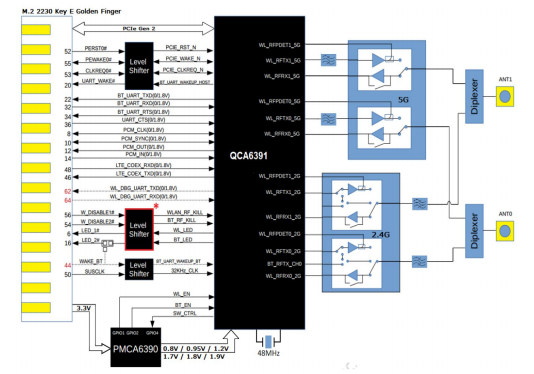

Diagramma a blocchi
Parametri
Modello numero | 8291M-PR. | Chipset principale | QCA6391. |
Interfaccia | PCIE / UART. | Standard WiFi. | DBS802.11A / B / G / N / AC / AX + BLE5.2 |
Vota dei dati | 1800 mbps. | Certificazione | Rohs, Reach. |
Antenna RF | Antenna esterna | SUS supportato | Linux / Android / Windows |
Frequenza operativa | 2.4G: 2.400GHZ ~ 2.497GHz (Band ISM 2.4G) | Tensione operativa | 3.3V. |
Dimensione | L22 * W30 * T2.2 mm | Catena RF | 2T2R. |
temperatura di esercizio | -30 ° C a 70 ° C | Temperatura di conservazione | -40 ° C a 125 ° C |
informazioni sull'ordine
Numero di parte | Descrizione |
FG8291MPRX-00. | QCA6391 (QCA1064), M.2 2230 E Tasto, 2x2, 802.11A / B / G / N / AC / AX Bt5.1dbs 2G e 5G |
