Modulo Wi-Fi6 6252C-PUB-EVB

RTL8852BE-CG 2T2R
802.11a/b/g/n/ac/ax
Mini pcie
30,0 x 26,8 mm
Contattaci per HDK, SDK ed EVB
Pre-certificazione disponibile: CE, FCC, SRRC, Telec, UKCA
Stato di disponibilità:
  • Wi-Fi 6

  • Senza Bt.

  • Realtek

  • 2T2R.

  • Selezionare

  • Interfaccia PCIe

nome del prodotto

Modulo Wi-Fi6 RTL8852BE-CG  6252C-PUB-EVB

RTL8852BE-CG

802.11a/b/g/n/ac/ax

Mini-pcie

2T2r

30,0 x 26,8 mm


Informazioni sui dettagli

introduzione

6252C-PUB-EVB è un modulo altamente integrato che supporta soluzioni 802.11ax a 2-stream con MIMO multiutente con interfaccia Wireless LAN Mini-PCI Express Network. Combina un MAC WLAN, una banda WLAN 2T2R capace e RF in un singolo chip.

La banda base implementa Mu-Mimo OFDM con 2T2R. Le caratteristiche includono due trasmissioni di flusso spaziale, intervallo di protezione corta (GI), diffusione spaziale e supporto per la larghezza di banda del canale variante. Inoltre, fornisce un codice di blocco spazio-tempo-tempo di flusso spaziale (STBC), trasmissione di beamforming (TXBF) e controllo di parità a bassa densità (LDPC) per estendere l'intervallo di trasmissione. Al ricevitore, la gamma estesa e la buona sensibilità minima si ottengono avendo diversità del ricevitore fino a 2 antenne. Come destinatario, il modulo supporta anche un feedback dei pacchetti dal suono esplicito che aiuta i mittenti con funzionalità di formazione del beam.

Per la compatibilità legacy, sono inclusi per supportare l'elaborazione della banda base della sequenza di sequenza diretta (DSSS), la chiave del codice complementare (CCK) e le velocità dati di dati IEEE 802.11b, 802.11g e 802.11a. Sono disponibili schemi di modulazione del tonifica di fase differenziale, DBPSK e DQPSK con capacità di scrambleing dei dati e CCK fornisce supporto per le velocità dei dati legacy, con preambolo lungo o corto. Il processore CCK può eseguire doppio ricevitore fornendo un guadagno di diversità per estendere la gamma e migliorare la ricezione. I percorsi FFT/IFFT ad alta velocità, combinati con BPSK, QPSK, 16QAM, 64QAM, 256QAM e fino a 1024QAM Modulazione dei singoli sottopandri e velocità di codifica compatibile con velocità di 1/2, 2/3, 3/4 e 5 /6, fornire fino a 1201 Mbps per IEEE 802.11ax MIMO OFDM.

Per le specifiche 11ax avanzate, può ricevere con la tecnologia OFDMA (OFDM Access). La dimensione RU può essere supportata in forma piccola unità, ad esempio Ru26 e Ru52, 106, 242, 484 e infine fino a Ru996. Lo schema di modulazione ad alto ordine, come 1024-QAM, può anche essere gestito molto bene. Nel frattempo, viene considerato il numero diff di sottopositore totale nell'HE-LTF, come 1x, 2x e 4x. Una maggiore efficienza di networking è possibile ottenere con 1x e migliori prestazioni di stima dei canali fornite da 4x.

Il modulo Chip Mac supporta 802.11e per applicazioni multimediali, 802.11i e WAPI (infrastruttura sulla privacy di autenticazione wireless) per la sicurezza e 802.11n/802.11ac/802.11ax per una maggiore efficienza del protocollo MAC. Utilizzando tecniche di aggregazione dei pacchetti come A-MPDU con BA e A-MSDU, l'efficienza del protocollo è significativamente migliorata. I meccanismi di risparmio energetico come il salvataggio dell'energia legacy, la U-APSD e il risparmio energetico MIMO riducono la potenza sprecata durante il tempo inattivo e compensano la potenza extra necessaria per trasmettere MIMO OFDM. RTL8852BE fornisce meccanismi di co-esistenza di una semplice legacy, 20MHz/40MHz/80MHz per garantire la compatibilità all'indietro e della rete.

 Caratteristiche

Generale

CMOS Mac, Baseband PHY e RF in IEEE 802.11a/b/g/n/AC/AX WLAN compatibile.

Supporto 802.11ac 2x2, Wave-2 conforme a RX MU-MIMO.

Supporto 802.11ax 2x2, con OFDMA e MU-MIMO, per formato PPDU a 4 tipi, come HE-SU-PPDU, HE-ER-SU-PPDU, HE-MU-PPDU e HE-TB-PPDU.

Completa802.11n Soluzione MIMO per banda da 2,4 GHz e 5 GHz, larghezza di banda da 20 MHz/40MHz/80MHz, valuta fino a 1201 Mbps.

IEEE 802.11e/I/H/K, WAPI, WPA3.

Supporto STBC, LDPC.

Oscillatore 32K integrato per la gestione dell'alimentazione.

Interfaccia host

È conforme alla revisione delle specifiche della base PCI Express 1.1.

Funzionalità Bluetooth

Nessuno.

 Applicazioni

Scatola OTT/IPTV/DVB/set-top, tablet PC, macchina pubblicitaria, TV intelligente, IPC/NVR, apparecchiature di controllo industriale, registratore automobilistico, campanello intelligente, proiettore intelligente, realtà virtuale, VR/AR, archiviazione wireless, stampante, stampante Macchina, scala elettronica, estremità anteriore/posteriore del veicolo, drone, robot, trasmettitore HDMI, gateway intelligente, istruzione, giocattoli, lampade di illuminazione, luce di strada intelligente, elettrodomestici intelligenti/strumenti per elettrodomestici (acqua, elettricità, gas), città intelligente e intelligente Altri prodotti elettronici di consumo

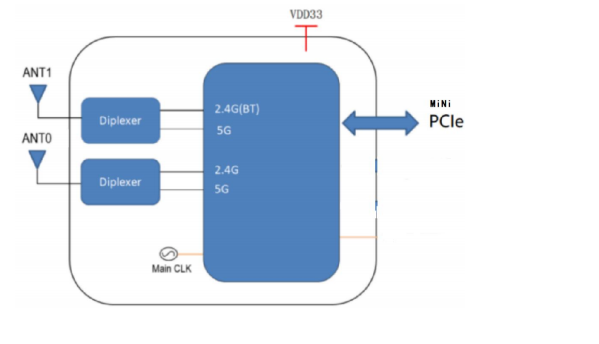

 Diagramma a blocchi

Schema a blocchi 6252C-PUB-EVB

 Parametri

Modello numero:

6252C-PUB-EVB

Chipset principale

RTL8852BE-CG

Interfaccia

Wi-Fi: Support Mini PCIE

Standard Wi-Fi

IEEE802.11a/b/g/n/ac/ax

Velocità dati

1200 Mbps

Certificazione

ROHS, REACH

Antenna RF

Antenna a bordo

Sistema operativo supportato

Android /Linux /Win CE /iOS /XP /Win7 /Win10

Frequenza operativa

2,4G: 2,400 GHz ~ 2,497 GHz (2,4 g di banda ISM) 5,8G: 4.900GHz ~ 5.845GHz (5,0 g banda ISM)

Tensione operativa

3.3v

Dimensione

L30.0 * W26.8 * T2.7MM

Catena RF

2T2r

temperatura di esercizio

0 ° C a 70 ° C

Temperatura di conservazione

-55 ° C a 85 ° C

 informazioni sull'ordine

Parte n.

Descrizione

FG6252CPUB-E0

RTL8852BE-CG, WiFi6, 2T2R, 802.11a/b/g/n/ac/ax, 30*26.8, mi ni-pcie, PCB v1.0 , Connector IPEX di quarta generazione
