Modulo Wi-Fi 6 RTL8852BS-CG 6252B-SRB
RTL8852BS-CG
802.11a/b/g/n/ac/ax
SDIO/UART
2T2R
BT5.2/BLE5.2
13,0X15,0 mm
Fn-Link Technology vorrebbe annunciare un modulo a basso costo e a basso consumo energetico che dispone di tutte le funzionalità Wi-Fi. È un chip singolo IEEE 802.11 a/b/g/n/ac/ax MAC/Baseband/RF WLAN altamente integrato. Per il funzionamento LAN wireless. Il modulo integrato fornisce l'interfaccia SDIO per Wi-Fi. Il modulo fornisce un semplice meccanismo di coesistenza legacy e 20 MHz/40 MHz/80 MHz per garantire la compatibilità con le versioni precedenti e di rete.
Il modulo wireless è conforme allo standard IEEE 802.11 a/b/g/n/ac/ax 2x2 MIMO e la velocità può raggiungere fino a 1201 Mbps con dual stream in 802.11ax.
Il modulo integrato fornisce l'interfaccia SDIO per Wi-Fi, l'interfaccia UART/PCM per Bluetooth.
Questo modulo combinato è una soluzione totale per una combinazione di tecnologie Wi-Fi e Bluetooth V5.2.
Il modulo è sviluppato specificatamente per tutti i dispositivi portatili.
Generale
System-on-chip (SOC) per rete locale wireless (WLAN) altamente integrata per applicazioni WLAN 802.11a/b/g/n/ac/ax.
Supporta la singola banda doppia simultanea (2.4G/5G).
Caratteristiche FISICHE
Multiplexing spaziale dual-stream con velocità dati fino a 1201 Mbps.
Supporta 20/40 MHz a 2,4 GHz e supporta 20/40/80 MHz a 5 GHz.
Supporta il beamforming di trasmissione.
Interfaccia host
Supporta l'interfaccia SDIO3.0 a basso consumo (conforme a SDIO 1.1/2.0) per WLAN
Interfaccia UART/PCM per Bluetooth.
Funzionalità Bluetooth
Supporta il sistema Bluetooth (conforme al logo BT5.2).
Supporta la coesistenza WLAN/Bluetooth.
Compatibile con Bluetooth v2.1+EDR.
Supporto Dual Mode: LE e BR/EDR simultanei.
Interfaccia digitale host BT:
-HCI UART
- PCM per dati audio
OTT/IPTV/DVB/set-top box, tablet PC, macchine pubblicitarie, TV intelligente, IPC/NVR, apparecchiature di controllo industriale, registratore per auto, campanello intelligente, proiettore intelligente, realtà virtuale, VR/AR, archiviazione wireless, stampante, macchina POS, bilancia elettronica, parte anteriore/posteriore del veicolo, drone, robot, trasmettitore HDMI, gateway intelligente, istruzione, giocattoli, lampade di illuminazione, lampione intelligente, elettrodomestici intelligenti/strumentazione elettrodomestici (acqua, elettricità, Gas), Smart City e altri prodotti elettronici di consumo.

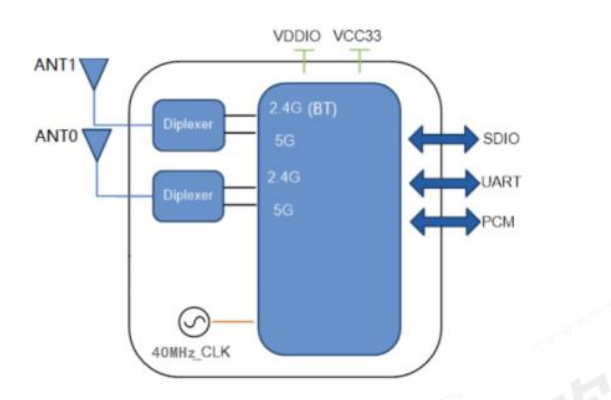

Versione con 2 antenne:

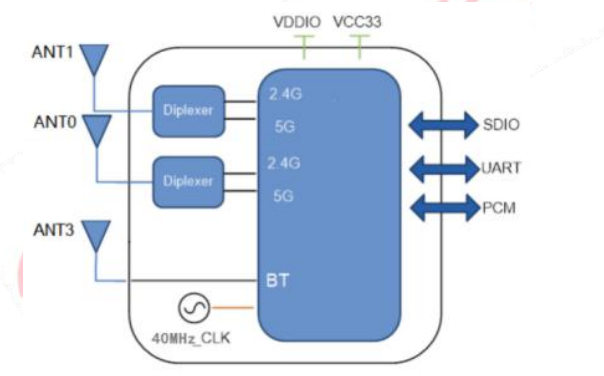

Versione con 3 antenne:
Modello n. | 6252B-SRB | Chipset principale | RTL8852BS-CG |
Interfaccia | Wi-Fi: SDIO V1.0/V2.0/V3.0 BT: Uart /PCM | Wi-Fi standard | IEEE802.11a/b/g/n/ac/ax+BLE5.2 |
Velocità dati | 1200Mbps | Certificazione | RoHS, RAGGIUNGERE |
Antenna RF | Antenna esterna | Sistema operativo supportato | Android/Linux/iOS/WIN10 |
Frequenza operativa | 2.4G:2.400GHz~2.497GHz(banda ISM 2.4G) | Tensione operativa | 3,3 V |
Dimensione | L15 * L13 * P1,8 mm | Catena RF | 2T2R |
Temperatura operativa | Da 0°C a 70°C | Temperatura di conservazione | Da -40°C a 85°C |
Parte n. | Descrizione |
FG6252BSRB-00 | RTL8852BS-CG,a/b/g/n/ac/ax,Wi-Fi+BT5.2,2T2R,SDIO+UAR T, 2 antenne, senza schermatura,PCB V2.0 |
FG6252BSRB-01 | RTL8852BS-CG,a/b/g/n/ac/ax,Wi-Fi+BT5.2,2T2R,SDIO+UAR T, 3 antenne, senza schermatura,PCB V2.0 |
| FG6252BSRB-03 | RTL8852BS-CG,a/b/g/n/ac/ax,Wi-Fi+BT5.2,2T2R,SDIO+UAR T, 3 antenne, con schermatura,PCB V2.0 |
