Modulo Wi-Fi da 8266m-PU

QCA-2066-5 2T2R
PCIE/USB
BT5.2
22 x 30 mm
Stato di disponibilità:
  • Wi-Fi 6

  • BT5.0 e superiore

  • QCA

  • 2T2R.

  • Selezionare

  • Interfaccia PCIe

QCA-2066-5 Modulo Wi-Fi 8266M-PU

QCA-2066-5

Wi-Fi 6

PCIE/USB

2T2r

BT5.2

22 x 30 mm



Informazioni sui dettagli

introduzione

8266m-PU è un singolo modulo altamente integrato che supporta 2x2 MUTI-USER MIMO 802.11ax Wi-Fi e Bluetooth (BT) Milan. Con il controller dell'interfaccia di rete WLAN PCI Express e l'interfaccia USB. Supporto di funzionamento simultaneo su 2,4 GHz e 5 GHz/ 6 GHz, noto anche come Dual Band simultanee (DBS). La modalità DBS fornisce una velocità dati fino a 3 Gbps (2x2+2x2 11ax DBS).


 Caratteristiche

Generale

Supporto IEEE802.11a/b/g/n/ac/ax.

Supporta 2x2 utente multi-utente multiplo multiplo (MU-MIMO).

Doppia banda simultanea (DBS), fino a 3 Gbps Tasso dati (2x2+2x2 11ax DBS).  Supportare Tri-band 2,4 GHz/5 GHz/6 GHz.

Larghezza di banda del canale da 20 MHz/40 MHz per 2,4 GHz e 20 MHz/40 MHz/80 MHz/160 MHz Canale

Larghezza di banda per 5 GHz/6 GHz.

Interfaccia host

Supporta USB.

Funzionalità Bluetooth

Conforme a Bluetooth Milano.

Supporto ACL diviso per A2DP True Stereo.

Supporto a doppia modalità: Le e BR/EDR simultanei.

Interfaccia flessibile SlimBusPCM /I2S per audio Bluetooth.

BT Host Digital Interface: USB


 Applicazioni

Scatola OTT/IPTV/DVB/set-top, tablet PC, macchina pubblicitaria, TV intelligente, IPC/NVR, apparecchiature di controllo industriale, registratore automobilistico, campanello intelligente, proiettore intelligente, realtà virtuale, VR/AR, archiviazione wireless, stampante, stampante Macchina, scala elettronica, estremità anteriore/posteriore del veicolo, drone, robot, trasmettitore HDMI, gateway intelligente, istruzione, giocattoli, lampade di illuminazione, luce di strada intelligente, elettrodomestici intelligenti/strumenti per elettrodomestici (acqua, elettricità, gas), città intelligente e intelligente Altri prodotti elettronici di consumo.

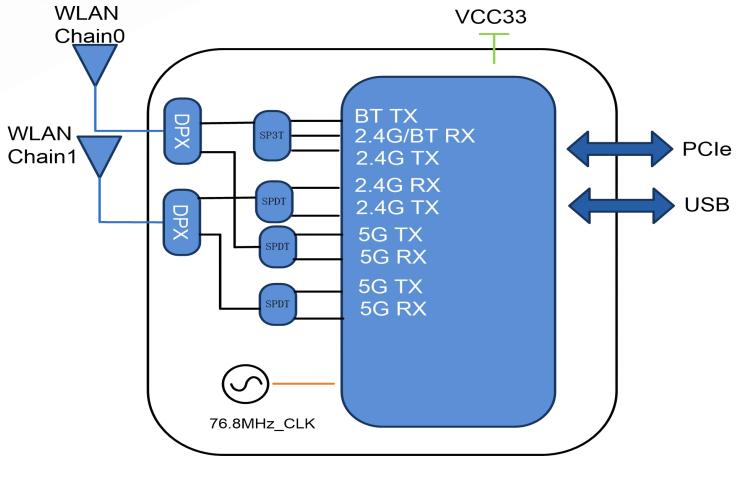

 Diagramma a blocchi

1680574489221


 Parametri

Modello numero:

8266m-pu

Chipset principale

QCA-2066-5

Interfaccia

Wi-Fi: Pci-e
BT: UART/PCM

Standard Wi-Fi

IEEE802.11a/b/g/n/ac/ax+bt5.2

Velocità dati

433 Mbps

Certificazione

Rohs

Antenna RF

Antenna esterna

Sistema operativo supportato

Android /Linux /Win CE /iOS /XP /Win7 /Win10

Frequenza operativa

2,4G: 2,400 GHz ~ 2,497 GHz (2,4 g di banda ISM)

5,8G: 4.900GHz ~ 5.845GHz (5,0 g banda ISM)

Tensione operativa

3.3v

Dimensione

L22 * W30 * H2.2 mm

Catena RF

2T2r

temperatura di esercizio

-20 ° C a 70 ° C

Temperatura di conservazione

-40 ° C a 85 ° C


 informazioni sull'ordine

Parte n.

Descrizione

FG8274NPRX-00

QCA-2066-5, A/B/G/N/AC/AX Wi-Fi+Bt5.2, 2T2R, 22x30mm,

PCIE+ USB
