Nome del prodotto

Modulo Wi-Fi 6 RTL8852BS  6252BA-SR

RTL8852BS

802.11a/b/g/n/ac/ax

SDIO/UART

2T2R

BT5.2/BLE5.2

13,0X15,0 mm

Dettagli Informazioni

Introduzione

6252BA-SR è un modulo a basso costo e a basso consumo energetico che dispone di tutte le funzionalità Wi-Fi. È un chip singolo IEEE 802.11 a/b/g/n/ac/ax MAC/banda base/RF WLAN altamente integrato. Per il funzionamento LAN wireless. Il modulo integrato fornisce l'interfaccia SDIO 3.0 per Wi-Fi. Il modulo fornisce un semplice meccanismo di coesistenza legacy e 20 MHz/40 MHz/80 MHz per garantire la compatibilità con le versioni precedenti e di rete.

Il modulo wireless è conforme allo standard IEEE 802.11 a/b/g/n/ac/ax 2x2 MIMO e la velocità può raggiungere fino a 1201 Mbps con dual stream in 802.11ax. Il modulo integrato fornisce l'interfaccia SDIO per Wi-Fi, l'interfaccia UART/PCM per Bluetooth.

Questo modulo combinato è una soluzione totale per una combinazione di tecnologie Wi-Fi e Bluetooth V5.2. Il modulo è sviluppato specificatamente per tutti i dispositivi portatili.

 Caratteristiche

Caratteristiche generali

System-on-chip (SOC) per rete locale wireless (WLAN) altamente integrata per applicazioni WLAN 802.11a/b/g/n/ac/ax.

Supporta la singola banda doppia simultanea (2.4G/5G).

Multiplexing spaziale dual-stream con velocità dati fino a 1201 Mbps.

Supporta 20/40 MHz a 2,4 GHz e supporta 20/40/80 MHz a 5 GHz.

Supporta il beamforming di trasmissione.

Interfaccia host

Supporta l'interfaccia SDIO3.0 a basso consumo (conforme a SDIO 1.1/2.0) per WLAN e l'interfaccia UART/PCM per Bluetooth.

Funzionalità Bluetooth

Supporta il sistema Bluetooth (conforme al logo BT5.2).

Supporta la coesistenza WLAN/Bluetooth.

Compatibile con Bluetooth v2.1+EDR.

Supporto Dual Mode: LE e BR/EDR simultanei.

Interfaccia digitale host BT:

-HCI UART.

- PCM per dati audio.

 Applicazioni

OTT/IPTV/DVB/set-top box, tablet PC, macchine pubblicitarie, TV intelligente, IPC/NVR, apparecchiature di controllo industriale, registratore per auto, campanello intelligente, proiettore intelligente, realtà virtuale, VR/AR, archiviazione wireless, stampante, macchina POS, bilancia elettronica, parte anteriore/posteriore del veicolo, drone, robot, trasmettitore HDMI, gateway intelligente, istruzione, giocattoli, lampade di illuminazione, lampione intelligente, elettrodomestici intelligenti/strumentazione elettrodomestici (acqua, elettricità, Gas), Smart City e altri prodotti elettronici di consumo.

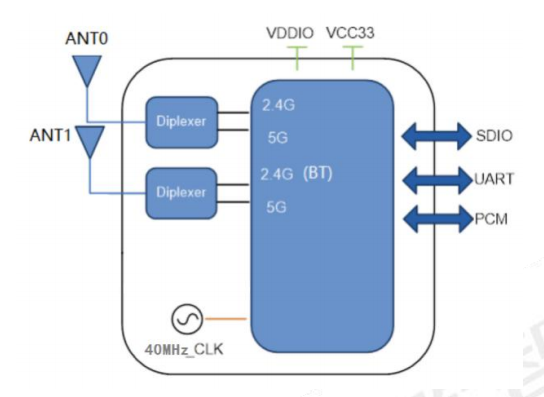

 Diagramma a blocchi

 Parametri

 Informazioni sull'ordinazione
