Modulo PLC-IoT 3121N-ISF

Hi3921sv100.
0,5-5.7 MHz.
UART / GPIO / PWM / I2C / ADC / SPI
MCU: Cortex M3, 200MHz
22.3 x 13.0mm.
Stato di disponibilità:
  • Selezionare

  • Selezionare

  • Hisilicon

  • Selezionare

  • Selezionare

  • Selezionare

nome del prodotto

Hi3921sv100. Modulo PLC-IoT 3121n-isf.

Hi3921sv100.

0,5-5.7 MHz.

UART / GPIO / PWM / I2C / ADC / SPI

MCU: Cortex M3, 200MHz

22.3 x 13.0mm.




Dettagli informazioni


 Caratteristiche

CPU e prestazioni di stoccaggio

Processore Cortex-M3 ad alte prestazioni, frequenza di lavoro 200MHz.

Embedded SRAM 256KB.

Caratteristiche del livello fisico

Realizza un sottoinsieme dello standard IEEE 1901.1. Per chip che utilizzano anche questo sottoinsieme, possono raggiungere interconnessione e interoperabilità.

Supporta due bande di frequenza di 0,5-3.7 MHz e 2,5-5.7 MHz. Le bande di frequenza possono essere configurate da software.

Adottare la tecnologia OFDM; Supporta BPSK, modalità di modulazione QPSK.

Supporta funzioni FEC e CRC, potenti funzionalità di correzione della denoising ed errori.

Caratteristiche del Mac

Supporta TDMA e CSMA / CA e forniscono un meccanismo di evitamento del conflitto.

Supportare la segmentazione dei dati e la riorganizzazione per migliorare l'efficienza della trasmissione.

Supporta il meccanismo di ritrasmissione dei dati.

Supporta QoS a 4 livelli per soddisfare i diversi requisiti di qualità del servizio aziendale.

Caratteristiche di rete

Supporta la rete automatica e veloce, tipici scenari di rete a 200 piani, a 2 livelli, completi reti veloci in 10s e supportano una comunicazione rapida.

Supporta routing dinamico, indirizzamento multi-percorso.

Interfacce periferiche

Interfaccia I2C, interfaccia UART, interfaccia GPIO, uscita PWM, SPI, ingresso ADC.

Indicatori di comunicazione

La velocità di punta dello strato fisico è di 0,507 mbit / s e la velocità del livello dell'applicazione è 80kbps.

La sensibilità ricevente è migliore di 0,2 mvpp.

Consumo energetico e altri

Consumo di energia statica ≤0.15W (la rete non invia pacchetti).

Potenza operativa dinamica ≤0.7w.

Intervallo di temperatura di funzionamento: da -40 ° C a + 85 ° C.

Intervallo di temperatura di conservazione: da -40 ° C a 125 ° C.

Dimensione del pacchetto: LXWXH: 22.3 * 13.0 * 2.40mm


 Applicazioni

Luce magnetica / traccia / sensore

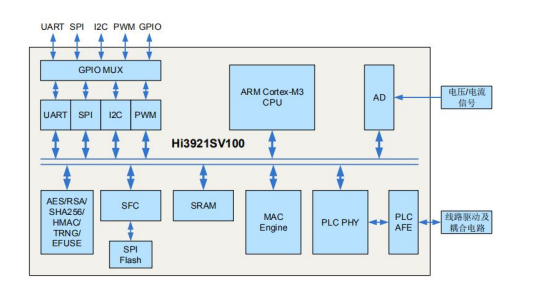

 Diagramma a blocchi


 Parametri


Modello numero

3121n-isf.

Chipset principale

Hi3921sv100.

Interfaccia

UART / GPIO / PWM / I2C / ADC / SPI

Standard della banda

0,5-5.7 MHz.

Vota dei dati

80kbps.

Certificazione

Rohs, Reach.

Antenna

L, N.

Tensione operativa

3.3V.

Dimensione

L22.3 * W13.0 * T2.40mm

Mcu.

Cortex M3, 200 MHz

temperatura di esercizio

-40 ° C a 85 ° C

Temperatura di conservazione

-40 ° C a 125 ° C



 informazioni sull'ordine

Numero di parte

Descrizione

FG3121NISF-00.



Modulo PLC, PLC SOC, 22.3 * 13 * 2,5 mm, UART PWM GPIO 22pin, con foro di bollo
