nome del prodotto
Hi3921srniv100. Modulo PLC-IoT 3121N-ISC.
Hi3921srniv100.
0,5-5.7 MHz.
UART / GPIO / PWM / I2C / ADC
MCU: Cortex M3, 200MHz
20.0x14.2mm.
Dettagli informazioni
Caratteristiche
CPU e prestazioni di stoccaggio
Processore Cortex-M3 ad alte prestazioni, frequenza di lavoro 200MHz.
Embedded SRAM 256KB.
Caratteristiche del livello fisico
Realizza un sottoinsieme dello standard IEEE 1901.1. Per chip che utilizzano anche questo sottoinsieme, possono raggiungere interconnessione e interoperabilità.
Supporta due bande di frequenza di 0,5-3.7 MHz e 2,5-5.7 MHz. Le bande di frequenza possono essere configurate da software.
Adottare la tecnologia OFDM; Supporta BPSK, modalità di modulazione QPSK.
Supporta funzioni FEC e CRC, potenti funzionalità di correzione della denoising ed errori.
Caratteristiche del Mac
Supporta TDMA e CSMA / CA e forniscono un meccanismo di evitamento del conflitto.
Supportare la segmentazione dei dati e la riorganizzazione per migliorare l'efficienza della trasmissione.
Supporta il meccanismo di ritrasmissione dei dati.
Supporta QoS a 4 livelli per soddisfare i diversi requisiti di qualità del servizio aziendale.
Caratteristiche di rete
Supporta la rete automatica e veloce, tipici scenari di rete a 200 piani, a 2 livelli, completi reti veloci in 10s e supportano una comunicazione rapida.
Supporta routing dinamico, indirizzamento multi-percorso.
Interfacce periferiche
Interfaccia I2C, interfaccia UART, interfaccia GPIO, uscita PWM, ingresso ADC.
Indicatori di comunicazione
La velocità di punta dello strato fisico è di 0,507 mbit / s e la velocità del livello dell'applicazione è 80kbps.
La sensibilità ricevente è migliore di 0,2 mvpp.
Consumo energetico e altri
Consumo di energia statica ≤0.15W (la rete non invia pacchetti).
Potenza operativa dinamica ≤0.7w.
Intervallo di temperatura di funzionamento: da -40 ° C a + 85 ° C.
Intervallo di temperatura di conservazione: da -40 ° C a 125 ° C.
Dimensione del pacchetto: LXWXH: 20.00 * 14.20 * 2.10mm
Applicazioni
Driver / Pannello a LED

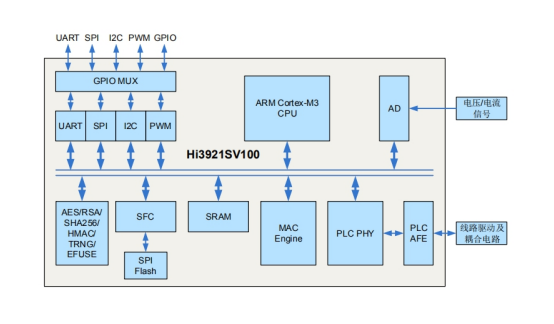

Diagramma a blocchi
Parametri
Modello numero | 3121N-ISC. | Chipset principale | Hi3921srniv100. |
Interfaccia | UART / GPIO./ PWM / I2C / ADC | Standard della banda | 0,5-5.7 MHz. |
Vota dei dati | 80kbps. | Certificazione | Rohs, Reach. |
Antenna | L, N. | Tensione operativa | 3.3V. |
Dimensione | L20.0 * W.14.2 * T2.10mm | Mcu. | Cortex M3, 200 MHz |
temperatura di esercizio | -40 ° C a 85 ° C | Temperatura di conservazione | -40 ° C a 125 ° C |
informazioni sull'ordine
Numero di parte | Descrizione |
FG3121NISC-01.
| Hi3921srniv100, PLC. SOC, 20.0 * 14.2 * 2,1 mm, versione del dito oro, PCB v3.0. |
