Modulo PLC-IoT 3121N-H

Hi3921srniv100.
0,5-5.7 MHz.
UART / GPIO / PWM / I2C
MCU: Cortex M3, 200MHz
28.12x18.0mm.
Stato di disponibilità:
  • Selezionare

  • Selezionare

  • Hisilicon

  • Selezionare

  • Selezionare

  • Selezionare

nome del prodotto

Hi3921srniv100. Modulo PLC-IoT 3121N-H.

Hi3921srniv100.

0,5-5.7 MHz.

UART / GPIO / PWM / I2C

MCU: Cortex M3, 200MHz

28.12x18.0mm.




Dettagli informazioni


 Caratteristiche

CPU e prestazioni di stoccaggio

Processore Cortex-M3 ad alte prestazioni, frequenza di lavoro 200MHz.

Embedded SRAM 256KB.

Caratteristiche del livello fisico

Realizza un sottoinsieme dello standard IEEE 1901.1. Per chip che utilizzano anche questo sottoinsieme, possono raggiungere interconnessione e interoperabilità.

Supporta due bande di frequenza di 0,5-3.7 MHz e 2,5-5.7 MHz. Le bande di frequenza possono essere configurate da software.

Adottare la tecnologia OFDM; Supporta BPSK, modalità di modulazione QPSK.

Supporta funzioni FEC e CRC, potenti funzionalità di correzione della denoising ed errori.

Caratteristiche del Mac

Supporta TDMA e CSMA / CA e forniscono un meccanismo di evitamento del conflitto.

Supportare la segmentazione dei dati e la riorganizzazione per migliorare l'efficienza della trasmissione.

Supporta il meccanismo di ritrasmissione dei dati.

Supporta QoS a 4 livelli per soddisfare i diversi requisiti di qualità del servizio aziendale.

Caratteristiche di rete

Supporta la rete automatica e veloce, tipici scenari di rete a 200 piani, a 2 livelli, completi reti veloci in 10s e supportano una comunicazione rapida.

Supporta il routing dinamico, l'indirizzamento multi-percorso e supporta metodi di propagazione del comando Unicast, Multicast e Broadcast.

Interfacce periferiche

Interfaccia I2C, interfaccia UART, interfaccia GPIO, uscita PWM.

Indicatori di comunicazione

La velocità di punta dello strato fisico è di 0,507 mbit / s e la velocità del livello dell'applicazione è 80kbps.

Driver della linea integrata, Power Transmiting Power -51DBM / Hz (Software supporta la configurazione della potenza di trasmissione a -45DBM / Hz).

La sensibilità ricevente è migliore di 0,2 mvpp e la sensibilità ricevente può raggiungere -98DBM (potenza trasmettante -51DBM / Hz, in condizioni di laboratorio, il tasso di successo del pacchetto del 30% è il tasso di riferimento).

Software

Il sistema operativo aperto LiteoS fornisce uno sviluppo e un ambiente operativo del sistema aperto, efficiente e sicuro. Protocollo flessibile Supporto e funzionalità di espansione.

Il software supporta il riconoscimento della whitelist, l'hardware implementa AES128 / 256 Algoritmi di crittografia e decrittografia, algoritmi di verifica della firma RSA e algoritmi anti-manomissioni di hash. EFUSE è integrato internamente, che supporta la memorizzazione a chiave, il boot sicuro e soddisfa i requisiti di sicurezza di Huawei.

Consumo energetico e altri

Consumo di energia statica ≤0.15W (la rete non invia pacchetti).

Potenza operativa dinamica ≤0,5W.

Intervallo di temperatura di funzionamento: da -40 ° C a + 85 ° C.

Intervallo di temperatura di conservazione: da -40 ° C a 125 ° C.

Dimensione del pacchetto: 28.12 * 18,00 * 5,80 mm (l'altezza non include l'altezza dell'intestazione del perno del pitch da 2,54 mm).


 Applicazioni

Driver LED / motore per tende

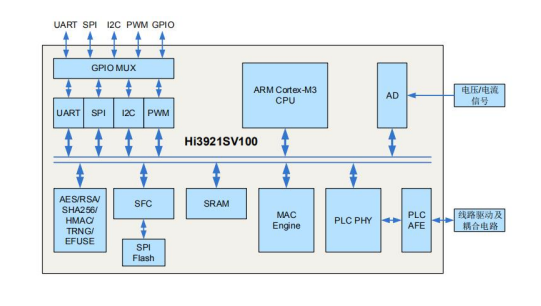

 Diagramma a blocchi


 Parametri


Modello numero

3121N-H.


Chipset principale

Hi3921srniv100.

Interfaccia

UART / GPIO / PWM / I2C

Standard della banda

0,5-5.7 MHz.

Vota dei dati

80kbps.

Certificazione

Rohs, Reach.

Antenna

L, N.

Tensione operativa

3.3V.

Dimensione

L28.12 * W18.0 * T5.80mm

Mcu.

Cortex M3, 200 MHz

temperatura di esercizio

-40 ° C a 85 ° C

Temperatura di conservazione

-40 ° C a 125 ° C



 informazioni sull'ordine

Numero di parte

Descrizione

FG3121NHXX-01.


Hi3921srniv100,0.5 ~ 5.7mhz, l, n, plc

SOC, 18 * 28 * 12.34M (l'intestazione PIN è alta 6,54 mm.), UART / GPIO, PCB V2.0
