PSO211 Modulo PLC-IoT 3121N-ISF
PSO211
0,5-5,7 MHz
UART/GPIO/PWM/I2C/ADC/SPI
MCU: Corteccia M3, 200 MHz
22,3 x 13,0 mm
3121N-ISF è un modulo di comunicazione Power Carrier (PLC) completamente integrato con dimensioni ultraminiaturizzate, struttura compatta e cablaggio semplice. Può essere ampiamente utilizzato in vari scenari applicativi di comunicazione istantanea PLC come lampioni intelligenti, case intelligenti, parcheggi intelligenti, aria condizionata centralizzata e apparecchiature terminali IoT di potenza onnipresenti.

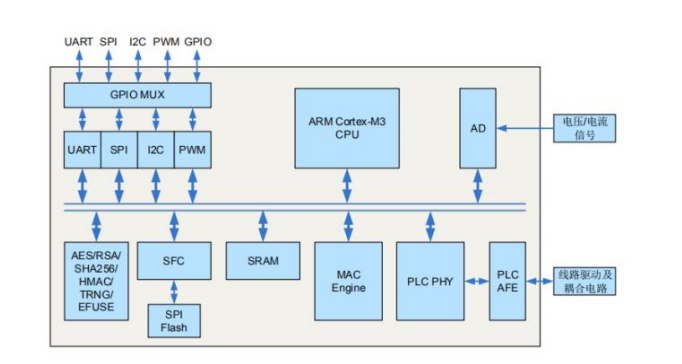

3121N-ISF si basa sul chipset HiSilicon PSO211, che integra un modem di comunicazione portante su linea elettrica multimodale ad alta/bassa velocità e un processore ARM Cortex-M3. Il chipset PSO211 supporta P1901.1 e supporta la modulazione OFDM/FSK.
3121N-ISF fornisce ricche interfacce periferiche come UART, PWM, GPIO, I2C, SPI, ADC, ecc. e integra un Line-Driver integrato. Dotato del sistema operativo open source Huawei IoT LiteOS, fornisce un ambiente di sviluppo più aperto e un sistema operativo più veloce e sicuro.
Prestazioni della CPU e dell'archiviazione
Processore Cortex-M3 ad alte prestazioni, frequenza di lavoro 200 MHz.
SRAM incorporata da 256KB.
Caratteristiche del livello fisico
Realizzare un sottoinsieme dello standard IEEE 1901.1. I chip che utilizzano anche questo sottoinsieme possono raggiungere l'interconnessione e l'interoperabilità.
Supporta due bande di frequenza da 0,5-3,7 MHZ e 2,5-5,7 MHZ.
Le bande di frequenza possono essere configurate tramite software.
Adottare la tecnologia OFDM; supporta la modalità di modulazione BPSK, QPSK.
Supporta le funzioni FEC e CRC, potenti funzionalità di denoising e correzione degli errori.
Funzionalità MAC
Supporta TDMA e CSMA/CA e fornisce un meccanismo per evitare i conflitti.
Supportare la segmentazione e la riorganizzazione dei dati per migliorare l'efficienza della trasmissione.
Supporta il meccanismo di ritrasmissione dei dati.
Supporta QoS a 4 livelli per soddisfare diversi requisiti di qualità del servizio aziendale.
Funzionalità di rete
Supporta il networking automatico e veloce, tipici scenari di rete su scala 200 e a 2 livelli, il networking veloce completo in 10 secondi e supporta la comunicazione veloce.
Supporta il routing dinamico e l'indirizzamento multipercorso.
Interfacce periferiche
Interfaccia I2C, interfaccia UART, interfaccia GPIO, uscita PWM, SPI, ingresso ADC.
Indicatori di comunicazione
La velocità di picco del livello fisico è 0,507 Mbit/s e la velocità del livello applicativo è di 80 Kbps.
La sensibilità di ricezione è migliore di 0,2 mVpp.
Consumo energetico e altro
Consumo energetico statico ≤0,15 W (la rete non invia pacchetti).
Potenza operativa dinamica ≤0,7 W.
Intervallo di temperatura operativa: -40°C a +85°C.
Intervallo di temperatura di stoccaggio: da -40°C a 125°C.
Dimensioni confezione: LxLxA: 22,3 x 13,0 x 2,40 mm.
Magnetico/Luce da binario/Sensore
Modello n. | 3121N-ISF | Chipset principale | PSO211 |
Interfaccia | UART/GPIO/PWM/I2C/ADC/SPI | Norma della banda | 0,5-5,7 MHz |
Velocità dati | 80Kbps | Certificazione | RoHS, RAGGIUNGERE |
Antenna | L,N | Tensione operativa | 3,3 V |
Dimensione | L22,3 * L13,0 * P2,40 mm | MCU | Corteccia M3, 200 MHz |
Temperatura operativa | Da -40°C a 85°C | Temperatura di conservazione | Da -40°C a 125°C |
Parte n. | Descrizione |
FG3121NISF-01 | Modulo PLC, PS0211, 22,3*13*2,5 mm, UART PWM GPIO 22 pin, con foro per timbro |
