PS0211 Modulo PLC-IoT 3121N-H
PS0211
0,5-5,7 MHz
UART/GPIO/PWM/I2C
MCU: Corteccia M3, 200 MHz
28,12x18,0 mm
3121N-H è un modulo di comunicazione Power Carrier (PLC) completamente integrato, dimensioni ultra miniaturizzate, struttura compatta, cablaggio semplice. Può essere ampiamente utilizzato nell'illuminazione stradale intelligente, nella casa intelligente, nel parcheggio intelligente, nell'aria condizionata centralizzata e nelle apparecchiature terminali Internet delle cose a potenza onnipresente e in altri scenari applicativi di comunicazione istantanea PLC.

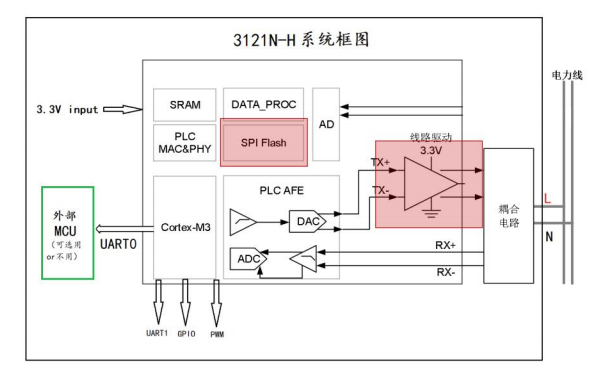

Il 3121N-H si basa sul chipset HiSilicon PS0211, che integra un modem di comunicazione portante su linea elettrica multimodale ad alta/bassa velocità e un processore ARM Cortex-M3. Il chipset PSO211 supporta P1901.1, supporta la modulazione OFDM/FSK e supporta gli standard tonemask e SunSpec.
3121N-H fornisce ricche interfacce periferiche come UART, PWM, GPIO, ADC, ecc. e integra il Line-Driver integrato. Dotato del sistema operativo open source Huawei IoT LiteOS, fornisce un ambiente di sviluppo più aperto e un sistema operativo più veloce e sicuro.
Prestazioni della CPU e dell'archiviazione
Processore Cortex-M3 ad alte prestazioni, frequenza di lavoro 200 MHz.
SRAM incorporata da 256KB.
Caratteristiche del livello fisico
Realizzare un sottoinsieme dello standard IEEE 1901.1. I chip che utilizzano anche questo sottoinsieme possono raggiungere l'interconnessione e l'interoperabilità.
Supporta due bande di frequenza da 0,5-3,7 MHZ e 2,5-5,7 MHZ.
Le bande di frequenza possono essere configurate tramite software.
Adottare la tecnologia OFDM; supporta la modalità di modulazione BPSK, QPSK.
Supporta le funzioni FEC e CRC, potenti funzionalità di denoising e correzione degli errori.
Funzionalità MAC
Supporta TDMA e CSMA/CA e fornisce un meccanismo per evitare i conflitti.
Supportare la segmentazione e la riorganizzazione dei dati per migliorare l'efficienza della trasmissione.
Supporta il meccanismo di ritrasmissione dei dati.
Supporta QoS a 4 livelli per soddisfare diversi requisiti di qualità del servizio aziendale.
Funzionalità di rete
Supporta il networking automatico e veloce, tipici scenari di rete su scala 200 e a 2 livelli, il networking veloce completo in 10 secondi e supporta la comunicazione veloce.
Supporta il routing dinamico, l'indirizzamento multipercorso e supporta i metodi di propagazione dei comandi unicast, multicast e broadcast.
Interfacce periferiche
Interfaccia I2C, interfaccia UART, interfaccia GPIO, uscita PWM.
Indicatori di comunicazione
La velocità di picco del livello fisico è 0,507 Mbit/s e la velocità del livello applicativo è di 80 Kbps.
Line Driver integrato, potenza di trasmissione -51 dBm/Hz (il software supporta la configurazione della potenza di trasmissione su -45 dBm/Hz).
La sensibilità di ricezione è migliore di 0,2 mVpp e la sensibilità di ricezione può raggiungere -98 dBm (potenza di trasmissione -51 dBm/Hz, in condizioni di laboratorio, il tasso di successo di ricezione dei pacchetti del 30% è il punto di riferimento).
Software
Il sistema operativo aperto LiteOS fornisce un ambiente operativo e di sviluppo del sistema aperto, efficiente e sicuro. Supporto flessibile del protocollo e capacità di espansione.
Il software supporta il riconoscimento della whitelist, l'hardware implementa algoritmi di crittografia e decrittografia AES128/256, algoritmi di verifica della firma RSA e algoritmi anti-manomissione HASH. EFUSE è integrato internamente, che supporta l'archiviazione delle chiavi, l'avvio sicuro e soddisfa i requisiti di sicurezza di Huawei.
Consumo energetico e altro
Consumo energetico statico ≤0,15 W (la rete non invia pacchetti).
Potenza operativa dinamica ≤0,5 W.
Intervallo di temperatura operativa: da -40°C a +85°C.
Intervallo di temperatura di stoccaggio: da -40°C a 125°C.
Dimensioni della confezione: 28,12 x 18,00 x 5,80 mm (l'altezza non include l'altezza dell'intestazione del perno con passo da 2,54 mm).
Driver LED/motore per tende
Modello n. | 3121N-H | Chipset principale | PSO211 |
Interfaccia | UART/GPIO/PWM | Norma della banda | 0,5-5,7 MHz |
Velocità dati | 80Kbps | Certificazione | RoHS, RAGGIUNGERE |
Antenna | L, N | Tensione operativa | 3,3 V |
Dimensione | L28,12 * L18,0 *P5,80 mm | MCU | Corteccia M3, 200 MHz |
Temperatura operativa | Da -40°C a 85°C | Temperatura di conservazione | Da -40°C a 125°C |
Informazioni sull'ordinazione
Parte n. | Descrizione |
FG3121NHXX-02 | PS0211, 0,5~5,7 MHz, L, N, PLC SOC, 18*28*11,54 m（L'intestazione del pin è alta 6,54 mm.）, Uart/GPIO, PCB V4.0 |
