Modulo Wi-Fi HaLow 4108E-S

MM6108

802.11ah

SDIO/SPI

13,0X13,0 mm

Contattaci per HDK, SDK ed EVB

Stato di disponibilità:



Inchiesta Aggiungi al carrello Scaricamento

Versione Wi-Fi:
1G ah
Versione Bluetooth:
Seleziona
Produttore di chip:
MM
Interfaccia del modulo IOT:
SDIO/SPI

Descrizione del prodotto

Nome del prodotto

Modulo Wi-Fi HaLow MM6108 4108E-S

MM6108

802.11ah

SDIO/SPI

13,0X13,0 mm

Dettagli Informazioni

Introduzione

Fnlink presenta il pioniere del modulo WIFI LGA IEEE 802.11ah --- 4108E-S. Il 4108E-S è un IEEE

Modulo Wi-Fi 802.11ah progettato in conformità con lo standard IEEE 802.11ah, supporta velocità dati fino a

32,5 Mbps che opera nella banda esente da licenza Sub 1GHz, offrendo range più lungo e velocità dati più elevata per

applicazioni dell’Internet delle cose (IoT). Il 4108E-S consente un'interoperabilità semplificata del trasferimento dati con

reti Wi-Fi esistenti garantendo al tempo stesso un trasferimento dati a lungo raggio fino a 1 km con un basso consumo energetico

requisiti.

SoC Morse Micro MAC/PHY/Radio a chip singolo integrato IEEE 802.11ah Sub-1G 8 MHz 4108E-S

MM6108, PA a portata ultra lunga, LNA ad alta linearità, interruttore T/R, cristallo da 32 MHz ed è stato progettato per un

connessione Wi-Fi HaLow semplificata a un host esterno per le applicazioni in cui il cliente desidera semplicemente

sostituire la precedente tecnologia RF con una connessione Wi-Fi HaLow sfruttando la più recente sicurezza WPA3

protocollo. 4108E-S supporta l'interfaccia slave conforme a SDIO 2.0 e il funzionamento in modalità SPI, oltre a molte periferiche

come I2C generale, UART e GPIO. Inoltre, il suo MAC supporta i ruoli STA e AP.

Caratteristiche

Generale

Supporta la banda di frequenza 850 - 950 MHz

Supporta velocità dati a flusso singolo fino a 32,5 Mbps a 8 MHz o 15 Mbps a 4 MHz.

Supporta opzioni di larghezza del canale di 1/2/4/8 MHz

Supporta i livelli MCS (Modulation and Coding Scheme) MCS 0-7 e MCS 10

Modulazione: BPSK e QPSK, 16-QAM e 64 -QAM

Supporto per modalità duplicate da 1 MHz e 2 MHz

Funzionalità di sicurezza

Motore di crittografia AES .

Supporto hardware per le funzioni hash SHA1 e SHA2 (SHA-256, SHA-384, SHA-512)

WPA3 compresi i frame di gestione protetti (PMF)

Crittografia wireless opportunistica (OWE)

Applicazioni

telecamera wireless, rilevatore di movimento, controllo dell'illuminazione, sistema di controllo degli accessi, sistema di tastiera, sistema di identificazione biometrica, sistema di controllo delle porte, sistema di protezione antincendio, automazione industriale, VR/AR, archiviazione wireless, stampante, macchina POS, bilancia elettronica, parte anteriore/posteriore del veicolo, drone, robot, trasmettitore HDMI, gateway intelligente, istruzione, giocattoli, lampade di illuminazione, lampione intelligente, elettrodomestici intelligenti/strumentazione per elettrodomestici (acqua, elettricità, gas), città intelligenti e altri scenari applicativi.

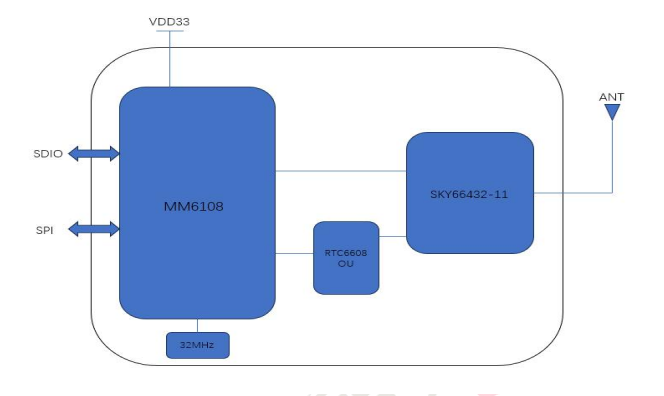

Diagramma a blocchi

Parametri

Modello n.	4108E-S	Chipset principale	MM6108
Interfaccia	Wi-Fi: SDIO/SPI	Wi-Fi standard	IEEE802.11ah
Velocità dati	32,5 Mbps	Certificazione	RoHS, RAGGIUNGERE
Antenna RF	Antenna esterna	Sistema operativo supportato	Linux/ Freertos
Frequenza operativa	850 - 950 MHz	Tensione operativa	3,3 V
Dimensione	L13 * L13 * P2,1 mm	Catena RF	1T1R
Temperatura operativa	Da -40°C a +85°C	Temperatura di conservazione	Da -40°C a 85°C
