nome del prodotto
QCA1023-0 / QCA9377-3 Modulo Wi-Fi 8223A-SR
QCA1023-0 / QCA9377-3.
5G Wi-Fi
SDIO3.0 / UART.
1t1r.
BT5.0 / BLE5.0.
12,0 x 12,0mm.
Dettagli informazioni
Caratteristiche
System-on-chip System-on wireless altamente integrato (SOC) (SOC) per 5 GHz 802.11ac o 2.4G / 5G 802.11n Applicazioni WLAN.
Supporta 20/40 MHz a 2,4 Ghz e supporta 20/40 / 80 MHz a 5 GHz
Supporta l'interfaccia a bassa potenza SDIO3.0 per l'interfaccia WLAN e UART / PCM per
Bluetooth.
Supporta Bluetooth V5.0, BLE e BLE E TORNA PARTECIPATO CON BLUETOOTH 1.2, 2.X + Migliorare la velocità dei dati.
Supporta la coesistenza WLAN-Bluetooth.
Supporta Bluetooth per le trasmissioni di livello di potenza di Class1 e Class2 senza
richiedendo un PA esterno.
Interfaccia digitale host BT:
- HCI UART (fino a 4 Mbps)
- PCM per i dati audio
Applicazioni
OTT / IPTV / DVB / set-top box, tablet PC, macchina pubblicitaria, TV intelligente, IPC / NVR, apparecchi di controllo industriale, registratore di automobili, campanello intelligente, proiettore intelligente, realtà virtuale, VR / AR, stoccaggio wireless, stampante, POS Macchina, Bilancia elettronica, Veicolo anteriore / posteriore anteriore / posteriore, drone, robot, trasmettitore HDMI, gateway intelligente, educazione, giocattoli, lampade di illuminazione, luce intelligente stradale, elettrodomestici intelligenti / elettrodomestici strumentazione (acqua, elettricità, gas), smart city e Altri prodotti elettronici del consumatore

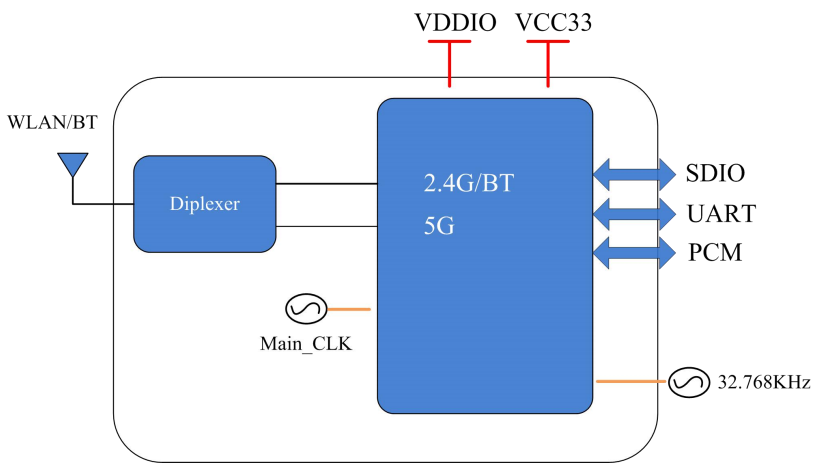

Diagramma a blocchi
Parametri
Modello numero | 8223A-SR. | Chipset principale | QCA1023-0 / QCA9377-3. |
Interfaccia | SDIO3.0. | Standard WiFi. | IEEE 802.11A / B / G / N / AC + BLE5.0 |
Vota dei dati | 433Mbps. | Certificazione | Rohs, Reach. |
Antenna RF | Antenna esterna | SUS supportato | Linux / Android. |
Frequenza operativa | 2.4G: 2.400GHZ ~ 2.497GHz (Band ISM 2.4G) 5.8G: 4.900GHZ ~ 5.845GHz (banda ISM 5.0G) | Tensione operativa | 3.3V. |
Dimensione | L12.0 * W12.0 * T1.7 mm | Catena RF | 1t1r. |
temperatura di esercizio | -40 ° C a 85 ° C | Temperatura di conservazione | -40 ° C a 125 ° C |
informazioni sull'ordine
Numero di parte | Descrizione |
FG1023SM13-W2. | QCA1023-0 / QCA9377-3, A / B / G / N / AC Wi-Fi + Ble5.0, 1T1R, 12x12mm SDIO + UART, V1.0 |
