Selezionare
Interfaccia Wi-Fi e BT
nome del prodotto
Modulo Wi-Fi RTL8821CS 6221A-SRC
RTL8821CS.
5G Wi-Fi
SDIO3.0 / UART.
1t1r.
BT4.2 / BLE4.2.
12,0 x 12,0mm.
Dettagli informazioni
Caratteristiche
System-on-chip System-on wireless altamente integrato (SOC) (SOC) per 5 GHz 802.11ac o 2.4G / 5G 802.11n Applicazioni WLAN.Supporta 20 / 40MHz a 2,4 Ghz e supporta 20/40 / 80MHz a 5 GHz.
Supporta l'interfaccia a bassa potenza SDIO3.0 per l'interfaccia WLAN e UART / PCM per
Bluetooth.
Supporta Bluetooth V4.2 + HS, BLE e BLE E TORNA COMPATIBILE con Bluetooth 1.2, 2.x + migliorare la velocità dei dati.
Supporta la coesistenza WLAN-Bluetooth.
Supporta Bluetooth per le trasmissioni di livello di potenza di Class1 e Class2 senza
richiedendo un PA esterno.
Interfaccia digitale host BT:
- HCI UART (fino a 4 Mbps)
- PCM per i dati audio
Applicazioni
OTT / IPTV / DVB / set-top box, tablet PC, macchina pubblicitaria, TV intelligente, IPC / NVR, apparecchi di controllo industriale, registratore di automobili, campanello intelligente, proiettore intelligente, realtà virtuale, VR / AR, stoccaggio wireless, stampante, POS Macchina, Bilancia elettronica, Veicolo anteriore / posteriore anteriore / posteriore, drone, robot, trasmettitore HDMI, gateway intelligente, educazione, giocattoli, lampade di illuminazione, luce intelligente stradale, elettrodomestici intelligenti / elettrodomestici strumentazione (acqua, elettricità, gas), smart city e Altri prodotti elettronici del consumatore

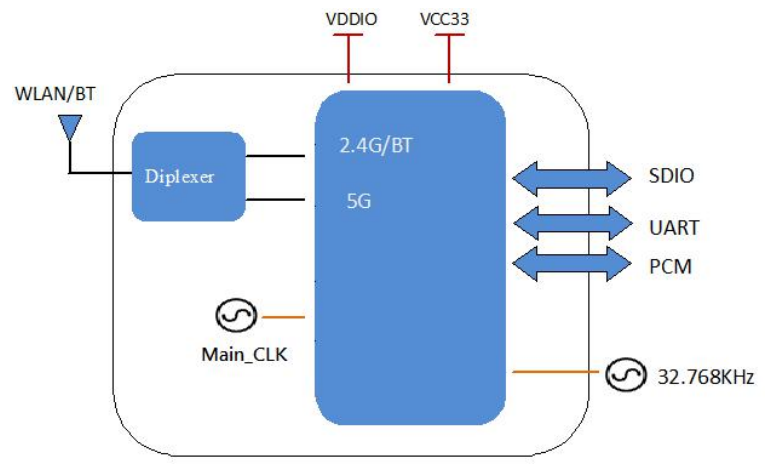

Diagramma a blocchi
Parametri
Modello numero | 6221A-SRC. | Chipset principale | RTL8821CS. |
Interfaccia | SDIO3.0. | Standard WiFi. | IEEE 802.11A / B / G / N / AC + BLE4.2 |
Vota dei dati | 433Mbps. | Certificazione | Rohs, Reach. |
Antenna RF | Antenna esterna | SUS supportato | Linux / Android / Windows |
Frequenza operativa | 2.4g: 2.400GHz.～2.497GHz (Band ISM 2.4G) 5.8G: 4.900GHz.～5.845GHz (Band ISM 5.0G) | Tensione operativa | 3.3V. |
Dimensione | L12 * W12 * T2.0 mm | Catena RF | 1t1r. |
temperatura di esercizio | 0 ° C a 70 ° C | Temperatura di conservazione | -40 ° C a 85 ° C |
informazioni sull'ordine
Numero di parte | Descrizione |
FG6221ASRC-00.
| RTL8821CS, A / B / G / N / AC, Wi-Fi + Ble4.2, 1T1R, 12x12mm, SDIO + UART, PCB V1.0 |
