Italiano
 |
b/g/n
BLE4.2
Realtek
SPI/Uart/GPIO/I2C/PWM
6220H-IF RTL8720CF

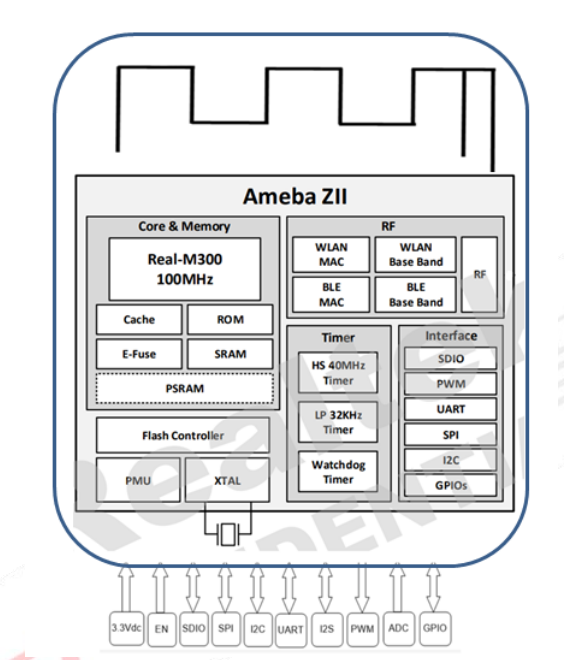

6220H-IF è un modulo altamente integrato con WLAN 802.11 /b/g/n 1T1R a chip singolo e Bluetooth Realtek 8720CF, che combinano una CPU Real-M300 (KM4) basata su Architettura ARMv8-M e integra un MAC WLAN, una banda base WLAN compatibile con 1T1R, un circuito RF e Bluetooth Low Energy (BLE). Forniscono anche GPIO configurabili configurati come periferiche digitali per varie applicazioni e utilizzo del controllo.
Il modulo integra la memoria interna per le funzioni complete del protocollo Wi-Fi. Il la configurazione della memoria incorporata consente inoltre un semplice sviluppo di applicazioni.
Compatibile con 802.11 b/g/n 1x1, 2,4 GHz
Supporta Tx/Rx a bassa potenza per applicazioni a corto raggio
Supporta ROM da 384KB
Supporta 256KB di RAM
Supporta FLASH da 2 MB
Bluetooth a basso consumo energetico (BLE) 4.2
OTT/IPTV/DVB/set-top box, tablet PC, macchine pubblicitarie, TV intelligente, IPC/NVR, apparecchiature di controllo industriale, registratore per auto, campanello intelligente, proiettore intelligente, realtà virtuale, VR/AR, archiviazione wireless, stampante, macchina POS, bilancia elettronica, parte anteriore/posteriore del veicolo, drone, robot, trasmettitore HDMI, gateway intelligente, istruzione, giocattoli, lampade di illuminazione, lampione intelligente, elettrodomestici intelligenti/strumentazione elettrodomestici (acqua, elettricità, Gas), Smart City e altri prodotti elettronici di consumo.
Modello n. | 6220H-IF | Chipset principale | RTL8720CF |
Interfaccia | Wi-Fi: UART BT: Uart | Wi-Fi standard | IEEE802.11b/g/n+BLE4.2 |
Velocità dati | / | Certificazione | RoHS, RAGGIUNGERE |
Antenna RF |
A bordo | Sistema operativo supportato | Android/Linux/Win CE/iOS/XP/WIN7/WIN10 |
Frequenza operativa | 2,400 GHz ~ 2,4835 GHz (banda ISM 2,4G) | Tensione operativa | 3,3 V |
Dimensione |
L18mm*L20mm | Catena RF | 2T2R |
Temperatura operativa | Da -20°C a 85°C | Temperatura di conservazione | Da -40°C a 85°C |
Parte n. | Descrizione |
FG6220HIFX-00 | RTL8720CF, 802.11b/g/n/WiFi+BLE,1T1R, UART, antenna a bordo, 18mm*20mm |
